型號：ST-RTS(1MN/2MN)
用途：經濟型高壓巖石三軸儀
標準規范：GBT 50123-2019
GDS生產兩種高荷載力（超過1MN）的測試系統：
第一種是GDS靜態荷載架，通過底部使用液壓作動器驅動，包括1000kN和2000kN兩種。為了增加效率和減少整套設備的價格，作動器使用200cc/64Mpa的高級壓力體積控制器來驅動。
第二種系統是一個動態伺服液壓加載架（HLF），用于要求更高的加載速度和循環的實驗。作動器設計用于雙向加載（例如壓縮和拉伸）
靜態加載架關鍵參數： 優勢：
| 為了增加效率和減少整套設備的價格，作動器使用200cc/64Mpa的高級壓力體積控制器來驅動 | 這樣如想施加較小的壓力，可以在驅動器的頂部安裝一個簡單的人工調節閥來施加。該方法的創新之處在于，無需再在作動器頂部腔體上裝一個壓力控制器就可以施加較小的壓力，且效率和精度更高。一旦安裝了調節閥，只需一個能提供5bar大小的空壓機即可實現。 |
| 在作動器背反面使用較小的氣壓即可提升作動器產生壓力 | 這樣如想施加較小的壓力，可以在驅動器的頂部安裝一個簡單的人工調節閥來施加。該方法的創新之處在于，無需再在作動器頂部腔體上裝一個壓力控制器就可以施加較小的壓力，且效率和精度更高。一旦安裝了調節閥，只需一個能提供5bar大小的空壓機即可實現。 |
| 理想的蠕變和松弛實驗工具 | 適用于要求小位移加載，且荷載要求穩定，好控制的實驗 |
| 可選無限體積控制器 | 適用于實驗時需要持續的位移變化超過5mm?？蓞⒁娤马摰慕M裝圖表。 |
動態液壓荷載架的關鍵參數優勢：
| HLF1000-H采用閉環回路控制荷載和位移 | 該加載架可以用在不同的試驗領域，從土壤到巖石力學以及其他材料試驗領域都可以應用大剛度反力架精確的控制軸向力和位移 |
| 緊湊的設計: | 設備尺寸只有：2430×750×700mm |
| 液壓動力組： | 液壓動力組使用一個單獨的電源組，可以將其放在距離加載架15m的地方 |

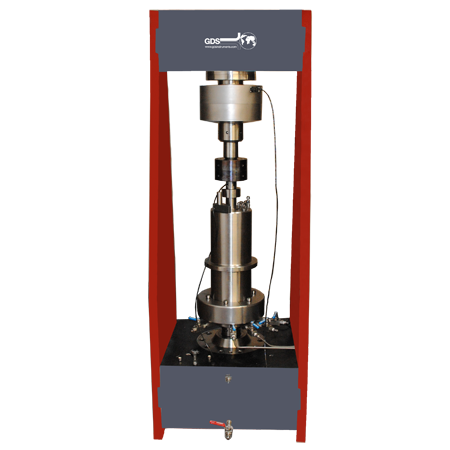

靜態荷載架
