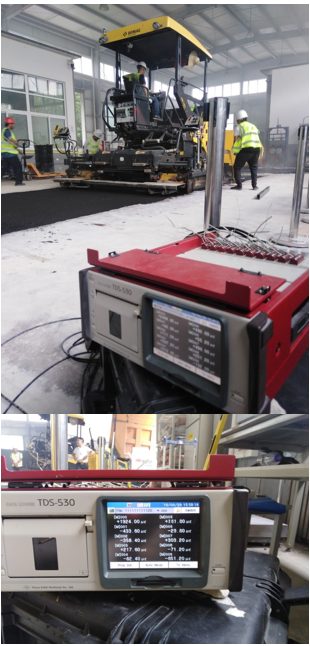

應用案例
產品描述
KM-100HAS傳感器專為瀝青道路檢測設計，其結構包含兩個法蘭，在這兩個法蘭上安裝螺紋鋼筋支腿，這樣的“土”字結構可以保證傳感器在瀝青路面材料中固定牢固，耐碾壓、利于觀測點位置固定及瀝青材料握裹結合。兩個法蘭之間連接一個細的彈簧元件，并用金屬管和氟塑料膠帶包裹來保護彈簧元件。應變片粘貼在彈簧元件表面，通過密封端子與電纜連在一起。而且具有耐高溫，防水結構特性。
測量原理
由于瀝青材料內部產生變形使得兩個法蘭之間的距離發生變化，這個微小的變化傳送給彈簧元件。彈簧元件產生變形，并通過安裝在彈簧元件表面的應變片測得，瀝青材料的彎曲變形和彈簧元件變形成正比，這樣就可以準確的測出瀝青材料的變形狀況。瀝青應變計輸出電信號，可用一個測量儀器讀取。
產品參數
|
型號 |
KM-100HAS |
|
量程 |
±5000×10-6應變 |
|
傳感器長度 |
100mm |
|
額定輸出（約） |
2.5mV/V (5000με) |
|
非線性 |
1%RO |
|
表現彈性模量 |
約40N/mm2 |
|
應變測量 |
350Ω 全橋 |
|
溫度測量 |
350Ω 1/4橋3線 |
|
工作溫度范圍 |
-20~＋180℃ |
|
激勵電壓 |
推薦1~2V，許用10V |

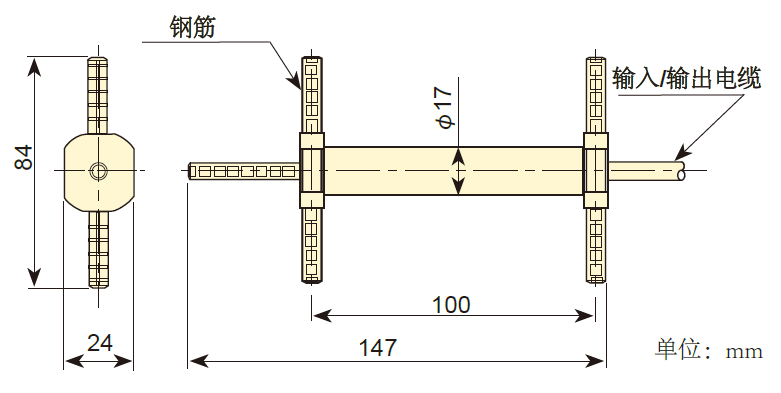

結構尺寸

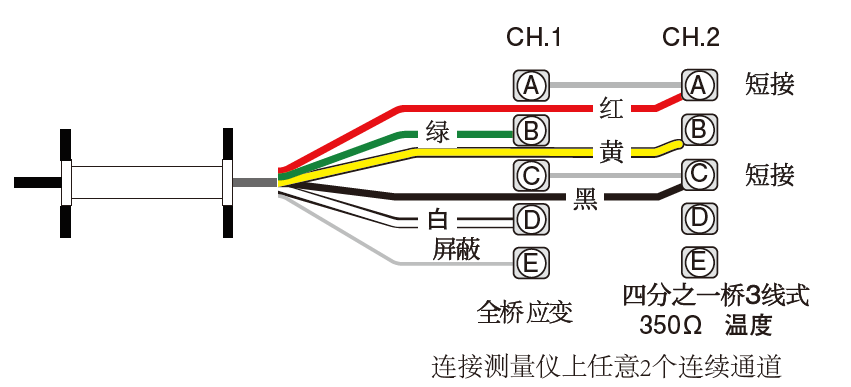

接線圖
