歐美大地 產品 傳感器及數據采集器 應變片 混凝土/瀝青用 P系列 聚酯應變片P/PLC/PLR
產品中心
P系列 聚酯應變片P/PLC/PLR

型號：P系列

用途：應力應變測量，混凝土用

標準規范：

P系列應變片基底材料采用聚酯樹脂，主要用于混凝土、砂漿或巖石的表面應變測量。

被測物材料
混凝土、砂漿
基底
聚酯纖維
使用溫度范圍
(°C)
-20 ~ +80°C
敏感柵
銅鎳（絲）
溫度補償范圍
(°C)
+10 ~ +80°C
應變極限
（室溫）
2%
（20000×10-6應變）
主要適用粘合膠
CN-E、RP-2、PS
疲勞壽命
（室溫）
1×105
（±1000×10-6應變）

單軸/雙軸/3軸

樣式
型號
敏感柵長
(mm)
敏感柵寬
(mm)
基底長度
(mm)
基底寬度
(mm)
電阻
(Ω)
單軸
（G.F.約2.1）
PL-60-11
PL-60-11 60 1 74 8 120
PL-90-11 90 1 105 8 120
PL-120-11 120 1 135 8 120
90° 雙軸交叉，
堆疊型（G.F.約2.1）
PLC-60-11 		PLC-60-11 60 1 74 74 120
45°/90° 3軸應變花
堆疊型
（G.F.約2.1）
PLR-60-11 		PLR-60-11 60 1 74 74 120

每包裝有10片。

P系列專用一體式導線（建議）

建議使用P/PF系列的單軸一體式導線。
應變花片PLC、PLR、PFLC和PFLR未配一體式導線。

使用目的
產品名稱
導線型號
使用溫度 (°C )
型號（示例）
一般測量
（測量過程中溫度不變） 		平行乙烯基 LJB-F -20~ +80 PL-60-11-3LJB-F
LJC-F PL-60-11-3LJC-F
一般測量 3線平行乙烯基 LJBT-F -20~ +80 PL-60-11-3LJBT-F
LJCT-F PL-60-11-3LJCT-F
單片4線系統 0.08mm2 聚丙烯4線平行線
-LQM-F 		LQM-F -20~ +100 PL-60-11-3LQM-F
0.08mm2 乙烯4線平行線
LBQM/LBQM-F 		LBQM-F -20~ +80 PL-60-11-3LBQM-F
* 雙軸/3軸應變花的應變片不能提供帶導線型號。


* 使用無鉛焊錫的導線僅限帶有CE標志的應變片。

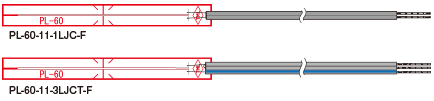

帶標準導線的P系列應變片（單軸）

使用的導線：0.11mm2/每米導線的總電阻：0.32Ω

PL-60-11-LT

型號
敏感柵長
(mm)
敏感柵寬
(mm)
基底長度
(mm)
基底寬度
(mm)
電阻
(Ω)
導線長度
預裝導線的
型號名稱
PL-60-11
60
1
74 8
120
平行 1m
平行 3m
平行 5m
3線 3m
3線 5m
-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F
PL-90-11
90
1
105 8
120
平行 1m
平行 3m
平行 5m
3線 3m
3線 5m
-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F
* 最小起訂量為10片。
* PL-120-11可提供帶導線型號。
* 雙軸/3軸應變花的應變片不能提供帶導線型號。
