兩大要點，三種示例，混凝土應變片使用全解析
發布時間：2021-09-28 瀏覽次數：86166 來源：歐美大地
混凝土作為當今土木工程中應用廣泛的主要建筑材料之一，其結構安全性事關民生，如果出現問題，將會給社會造成巨大的經濟損失。應力是反映混凝土結構安全與否的重要指標，可通過應變電測的方法進行測量評價。
要點一：如何選擇應變片？
① 柵長

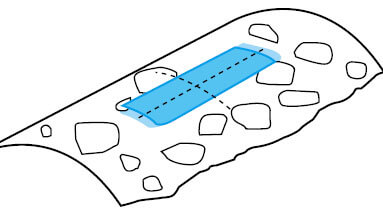

對于非均質材料，敏感柵尺寸必須足以測量平均應變。由于混凝土由水泥和骨料（礫石和沙子）組成，因此對混凝土的平均材料評估需要使用柵長比骨料大3倍的應變片。
② 測試條件

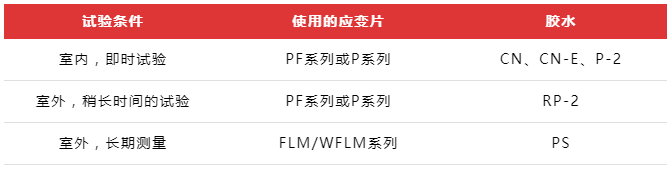

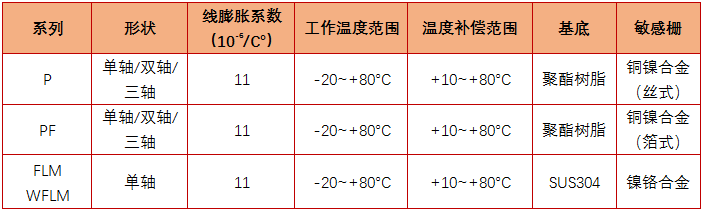

各系列應變片特性

除了應變片的合適選型，應變片的正確安裝也很重要并且直接影響測量結果。
如下介紹了三種不同試驗條件下對混凝土和砂漿進行應變測量的三種方法。

要點二：測量前期準備
#01 混凝土/砂漿的預處理
NO.1 預處理
清除試件上應變片安裝區域內的任何泥漿、油漆或灰塵等污物，為應變片粘貼提供干凈的接觸面。另外，如果試件粘貼表面潮濕，膠水可能無法正常固化，因此也需要除去水分保持干燥。

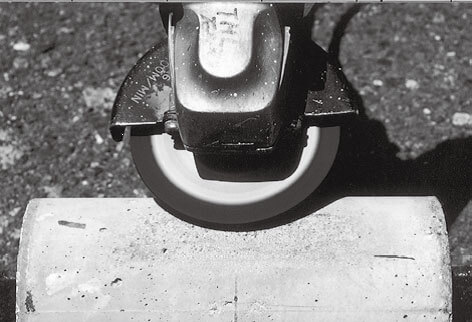

NO.2 打磨
用砂紙均勻打磨安裝表面，打磨區域比應變片安裝范圍大20～30mm。根據試件材料，請選擇80-120目的砂紙完成。

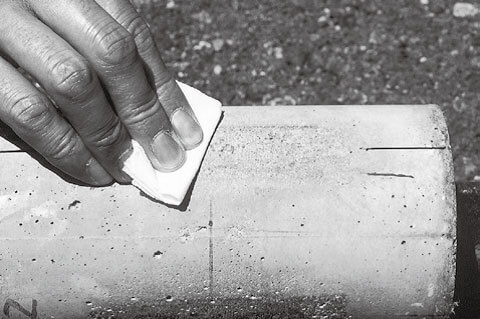

NO.3 脫脂清潔
使用工作紗布或脫脂棉蘸取少量溶劑（如丙酮）擦拭打磨表面。


#02 預涂層（PS膠）
預涂層的目的首先是使砂漿或混凝土的表面平整，并提供應變片易于粘合的表面；其次，形成防止從混凝土或砂漿表面滲出的濕氣的屏障，從而防止應變片底部吸收水分。我們建議使用專門用途的PS膠用作預涂層，該預涂層的成功應用是成功測量混凝土和砂漿應變的重要因素。

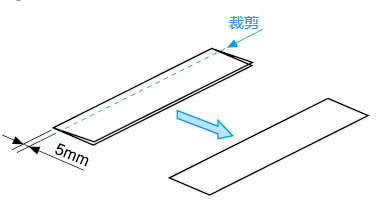

NO.1 裁剪覆蓋片
將應變片隨附的覆蓋片折疊后在距離折痕約5mm處裁剪。

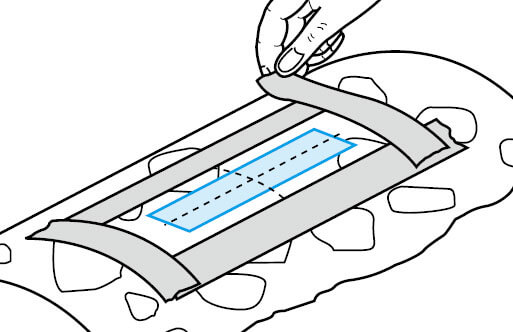

NO.2 遮蓋
使用膠帶將應變片粘貼區域圍住，距離裁剪后的覆蓋片四周約10mm。

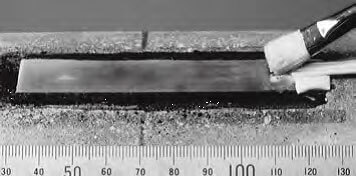

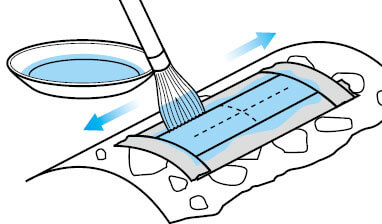

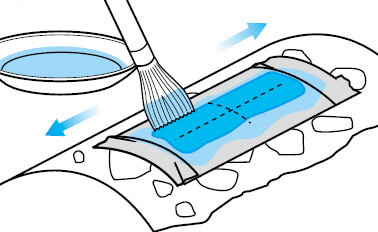

NO.3 涂抹PS膠
根據膠水說明書中所示步驟，混合PS膠（雙組份膠水，A: 25g/B: 3g）。如果砂漿或混凝土仍處于初期階段，固化劑B需要的比例約為4%，將膠水充分涂抹到試件表面。
NO.4 調整涂層厚度
再涂一層PS膠到應變片安裝表面，使得涂層厚度達到0.5~1mm。

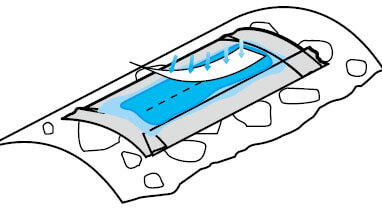

NO.5 完成表面
將覆蓋片放置到膠水上，從一端逐漸按壓到位，請注意輕輕按壓以擠壓出多余的膠水并防止氣泡產生。

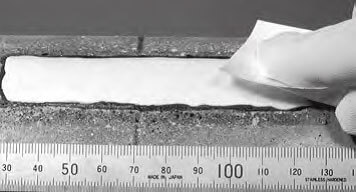

NO.6 移除覆蓋片
待膠水固化后，將覆蓋片剝離并安裝應變片。
要點：在開始安裝應變片之前，請務必去除準備過程中使用的覆蓋片。

三種安裝示例
示例1：使用CN-E膠安裝PF/P系列應變片
使用CN-E膠水的粘貼步驟與使用CN膠在金屬表面粘貼應變片的步驟基本相同，具體可參考《干貨丨僅需10步！實現應變片粘貼》

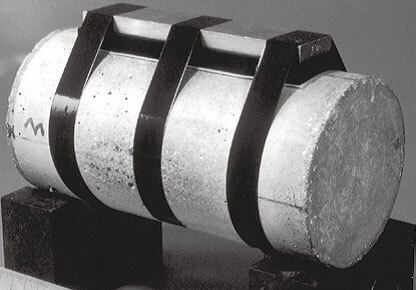

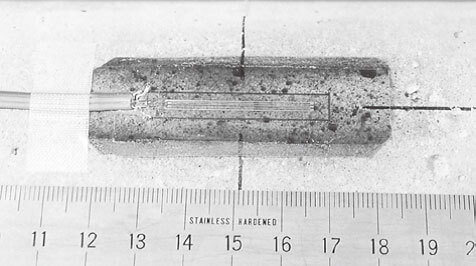

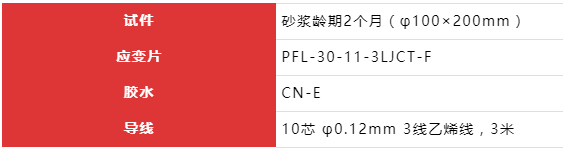

實驗室內砂漿試件的荷載試驗
使用CN-E膠水進行安裝的示例。

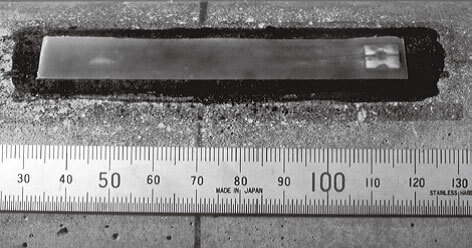

NO.1 粘貼應變片

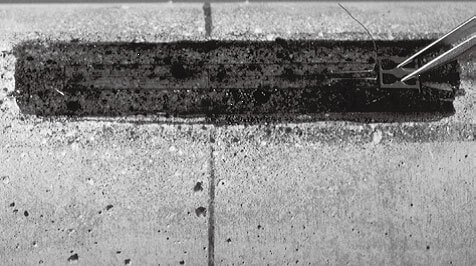

使用CN-E將應變片安裝到已用PS膠預涂層的試件表面。
NO.2 固定導線
使用膠帶將應變片導線固定好。
NO.3 最后檢查
進行最后的檢查，比如應變片的阻值和絕緣電阻的檢查。

要點：
適用快速進行荷載試驗的場合（不適合室外試驗或長期測量）
在條件好以及如果混凝土或砂漿的表面完全固化的情況下，可以使用CN-E膠將應變片直接粘貼在混凝土或砂漿上進行荷載試驗，但需要在室內和合適的環境中。
濕氣和堿度對膠水的影響
從預涂區域周圍的混凝土或砂漿中滲出的濕氣和堿度會加快 CN 和 CN-E 膠的固化速度。在這種情況下，使用大量CN-E膠將延長膠水的固化時間并使操作更為容易。

示例2：使用RP-2膠安裝PF/P系列應變片

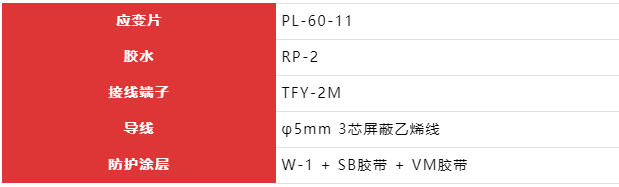

2周室外試驗
使用RP-2膠水進行安裝的示例。

NO.1 調和膠水
按照說明書混合RP-2膠（雙組份膠水，A: 25g/B: 3g）
NO.2 涂抹和加壓
在應變片的背面和預涂表面上的應變片安裝區域均勻地涂上一層薄薄的膠水。施加 50 到 300kPa（相當于 0.5 到 3 kgf/cm2 ）的壓力，直到膠水變硬。
NO.3 連接接線端子
待膠水固化后，使用CN-E膠安裝接線端子。
NO.4 使用W-1防護

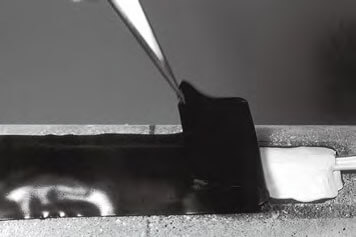

使用W-1對應變片和接線端子進行防護，防護涂層應延伸出應變片和接線端子約5mm，但不應超出預涂層區域。
NO.5 使用SB膠帶進行導線下方的防護
剪下5mm SB膠帶，然后將其向下粘貼到接線端子的引線伸出的一側。

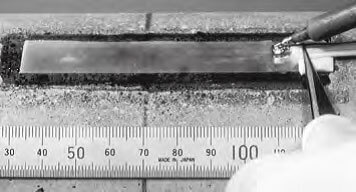

NO.6 焊接引線
將導線焊接到接線端子上。接線端子涂有W-1，但使用烙鐵的熱量很容易將膠熔化。
NO.7 再次使用W-1涂層
如果引線或接線端子的金屬部分沒有被涂層覆蓋，請重新涂抹W-1涂層。
NO.8 再次使用SB膠帶

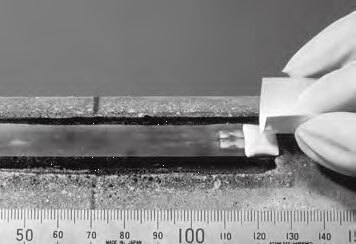

剪一段足夠長的SB膠帶以覆蓋應變片和焊點，然后將其按壓到位。使用 SB 膠帶分隔紙小心地對這些區域施加壓力。
NO.9 使用VM膠帶完成最終涂層
剪下一塊比SB膠帶稍大的VM膠帶，然后將其按壓到位。最后，執行最終檢查。

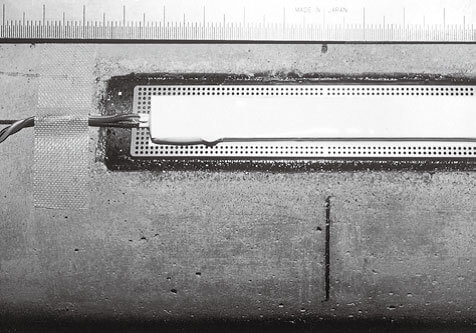

示例3：使用PS膠安裝WFLM系列應變片
使用WFLM系列應變片進行長期測量的安裝示例。

NO.1 臨時定位
將WFLM應變片放置到應變片安裝區域，并用玻璃紙膠帶松散地固定應變片的引線。

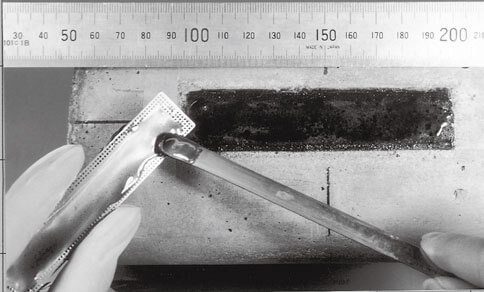

NO.2 涂抹PS膠
將松散固定的WFLM應變片翻過來，并在應變片基底的下側和預涂層表面涂抹大量混合好的 PS膠。

NO.3 最終定位
將WFLM應變片翻轉放回到應變片安裝位置。

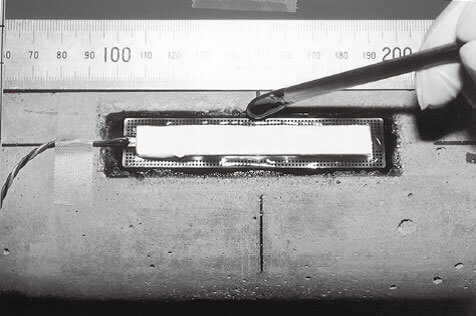

NO.4 加壓

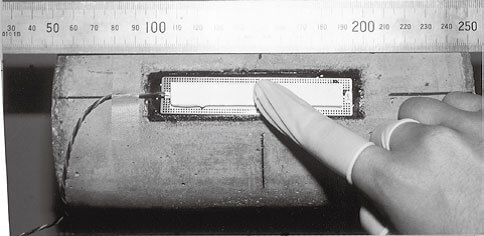

輕輕按下WFLM應變片，從中心開始逐漸向外，以擠壓出多余的PS膠和氣泡。注意不要用力過猛，因為這會使PS膠層太薄并導致WFLM應變片的金屬基底浮起。
NO.5 再次涂抹PS膠和最終檢查

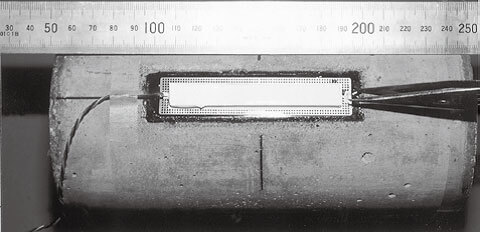

為牢固粘貼，WFLM 應變片的金屬基底應從上方和下方完全被PS膠包裹。
待PS膠固化完成，請執行最終檢查。至此安裝完成。



更多關于應變測量相關產品，請關注歐美大地儀器
