背景概述：
隨著社會發展，高層建筑以及特大橋越來越常見，基本都是采用大直徑灌注樁，這對于基礎的設計與施工都有很高的要求。現有的規范主要是在樁基礎成樁后對樁基礎進行完整性和承載力的檢測，但是對于灌注樁，往往是在施工及成樁過程中出現問題，例如鉆孔傾斜、塌孔、擴孔，這將導致樁身傾斜、縮徑、混凝土超灌等。這些問題一方面影響樁體質量，另一方面也會增加成本。
演示目的：熟悉產品，推廣產品，解決客戶的疑問
演示儀器：PDI公司成孔質量檢測儀SHAPE
項目地點：順德容桂。
儀器原理：利用壓力傳感器測量壓力變化計算孔深，超聲反射測量孔徑
前期準備：
1.與現場確認孔徑、旋挖鉆機鉆桿尺寸，預計終孔時間。
2.檢測儀器工作狀況，提前將電池充滿電，并帶上備用電池。
3.確認天氣，工地位置，安排車輛，確定測試人員及輔助人員。
4.最好提前拿到鉆孔地質資料，閱讀并了解地層的分布。
現場測試：
測試孔基本參數：
1.測試孔1基本參數：
孔徑1.2米，套筒直徑1.4米，套筒深度6米，測試孔深43，泥漿頁面深度6米。
2.測試孔3基本參數：
孔徑0.8 m，套筒直徑1 m，套筒深度3米，測試孔深20，泥漿頁面深度0米。
操作流程：

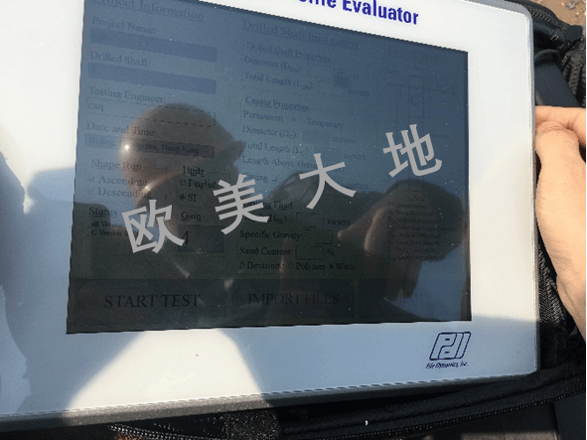

1.在設備主機上輸入測試孔基本參數。

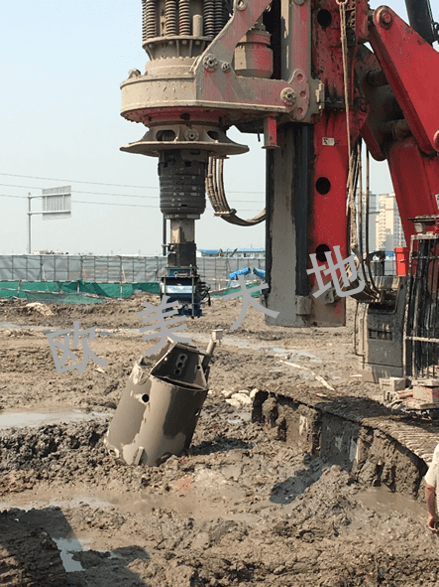

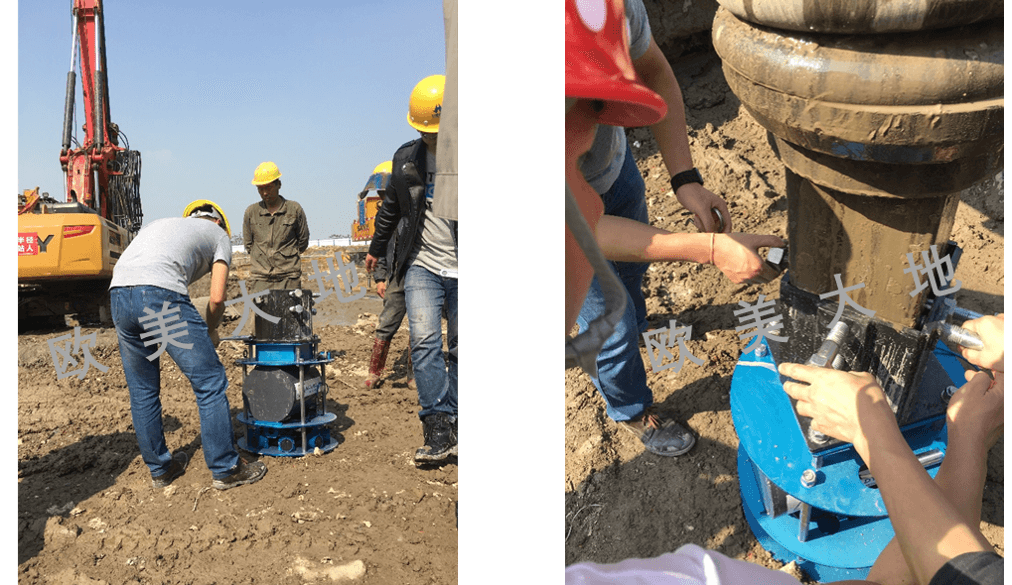

2.等待成孔后，卸下旋挖鉆的鉆頭，安裝測試探頭。

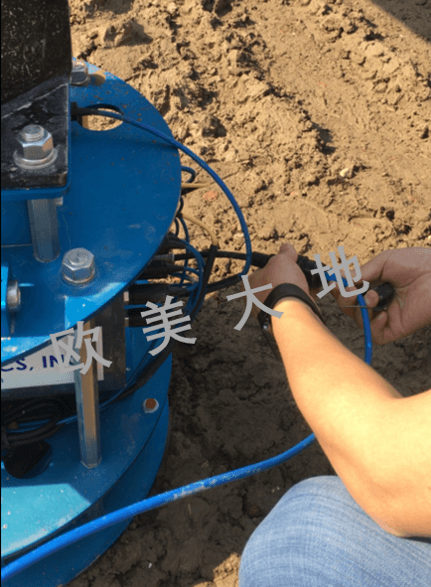

3.用網線連接主機及探頭，主機發送開始采集指令，斷開網線。
4.緩慢下放測試探頭，下放速度不大于30cm每秒。建議到達成孔深度前的20-30cm時停止下放，并開始提升探頭，直至提出孔口完成測試。
5.測試完成后，卸下測試探頭，用清水沖洗干凈，連接主機停止采集數據，并導出數據，準備下一步分析及出報告。
