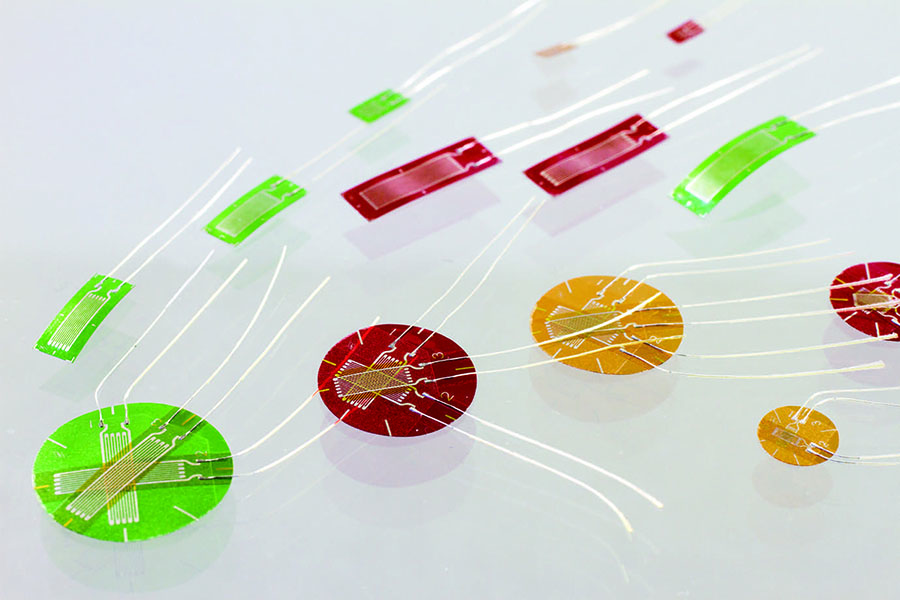

應變片
應變片是可以捕獲物體由于應力而引起的微小變化『應變』，并將這種變化轉變為電信號輸出。
TML(日本東京測器)應變片具有多種用途，可根據測量對象材料、使用環境、應變柵長、應變片接線方法等自由選擇。
應變片的安裝主要是通過粘合膠將應變片安裝到被測物體表面，而不同系列的應變片也要根據使用條件選擇合適的粘合膠。
粘合膠
粘合膠的作用是將應變片牢固安裝到被測物體的表面，并將物體的變形傳遞給應變片。應變片的粘貼質量直接影響測量結果的精度和準度。
TML粘合膠一覽
|
型號 |
使用溫度范圍℃ |
應用 |
|
CN |
-196?+120 |
單液型，一般應用，粘貼應變片所需時間短，操作簡單 |
|
CN-E |
-30?+120 |
高粘稠度單液型，可將應變片粘貼到混凝土和砂漿等多孔材料上 |
|
CN-R |
-30?+120 |
單液型，冬季用，能在溫度或相對濕度都較低的環境下加速固化 |
|
CN-Y |
-30?+80 |
單液型，塑性應變片用，可減小因老化而導致的粘接性能的下降 |
|
P-2 |
-30?+180 |
雙液型室溫固化聚酯粘合膠，用于粘貼PF、P和F系列應變片 |
|
RP-2 |
-30?+180 |
雙液型室溫固化聚酯粘合膠，用于粘貼PF和P系列應變片 |
|
PS |
-30?+100 |
雙液型室溫固化聚酯粘合膠。在混凝土表面粘貼P、PF系列應變片之前，作表面預處理涂層使用；也可用于粘貼FLM、WFLM系列應變片。高粘稠的特性，適合垂直的墻壁或天花板施工。 |
|
NP-50B |
-30?+300 |
雙液型室溫固化聚酯粘合膠，用于粘貼QF、ZF和BF系列應變片 |
|
C-1 |
-269?+200 |
單液熱固化型粘合膠，用于適合加熱固化的應變片。可用于長時間在高達200℃的高溫下進行測量 |
|
EA-2A |
-269?+50 |
雙液型室溫固化環氧粘合膠，用于粘接CF系列應變片，低溫下長時間穩定測量 |
|
EB-2 |
-60?+200 |
雙液室溫固化型環氧粘合膠，長時間穩定測量 |
|
A-2 |
-30?+100 |
雙液熱固化型,BTM螺栓應變計用 |
那么怎樣才能實現較好的粘貼？
我們就以TML常用的CN膠為例
1
準備工作
貼片前請先準備好操作所需工具：應變片，CN膠，接線端子，試件，溶劑，清潔用紗布，電烙鐵，焊錫，砂紙，記號筆，圓規，鑷子，延長導線，萬用表
2
粗略定位
大致確定應變片在試件上的粘貼位置。
3
表面處理
去除試件表面的油脂、灰塵、油漆等，并用砂紙進行打磨，打磨區域要略大于粘貼面積。
砂紙推薦：不銹鋼用#120~180；鋁用#240~320

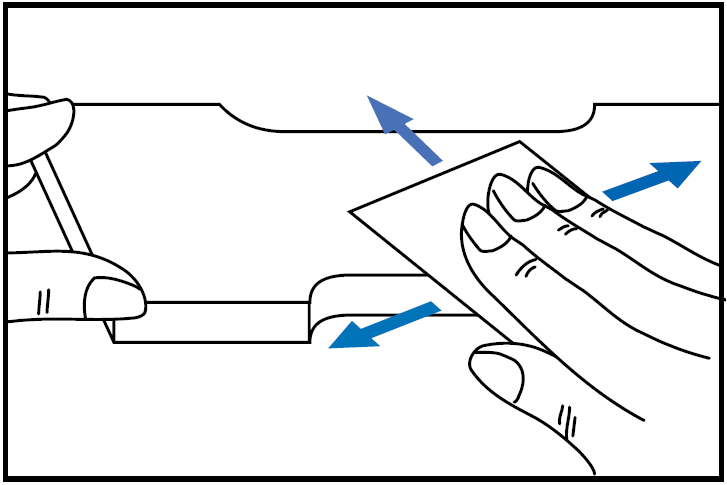

在貼片位置用細砂紙打磨成與受力方向成45°的交叉紋，用于增加材料和應變片之間的摩擦，避免粘貼應變片時出現打滑的現象，并可在粘貼位置用記號筆做標記。
4
精細清潔

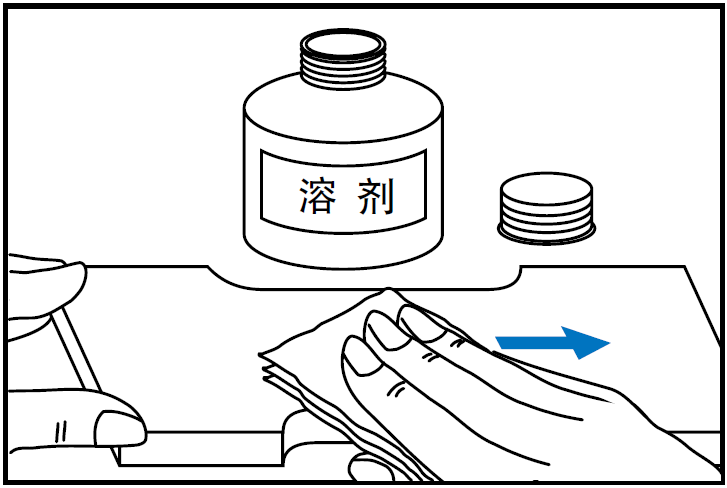

用工業紗布或脫脂棉蘸取少量溶劑（如丙酮）向同一方向擦拭粘貼位置，直至新紗布擦拭后無污染為止。清潔完成后，一定要在試件表面再度氧化或污染前完成貼片工作。
5
涂粘合膠

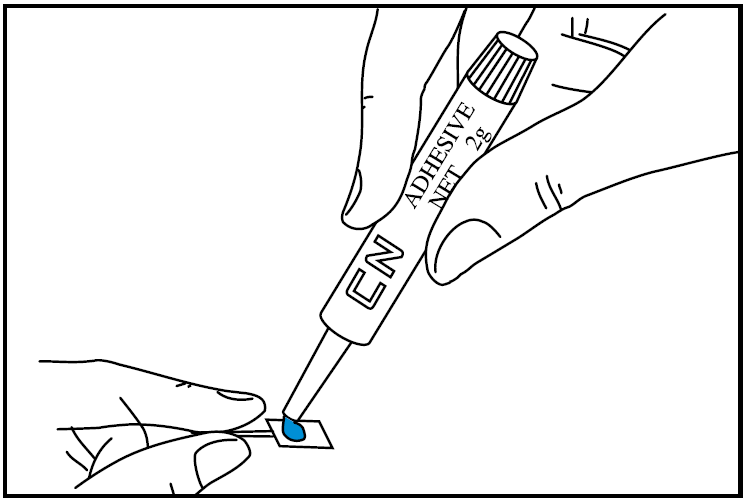

從包裝中取出應變片（塑料膜片不要丟掉），在應變片背面滴適量膠水，一般一滴即可。注意不要用手直接接觸應變片和膠水。
粘合膠類固化迅速，應避免皮膚、衣物被粘著，慎防濺入眼內，使用時注意通風！
6
按壓固化

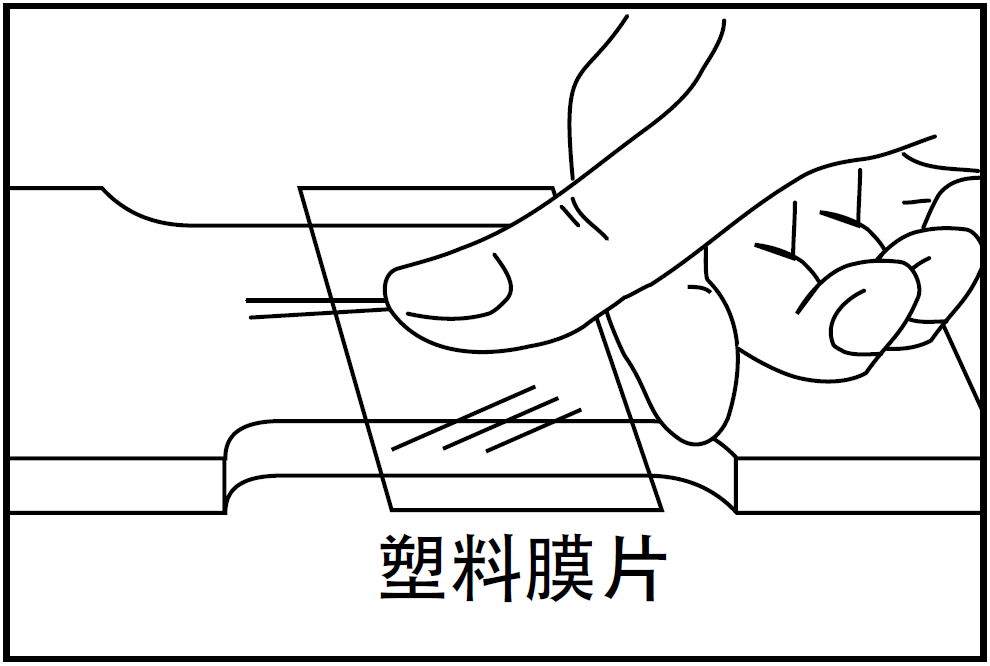

一手拿應變片對準畫線位置，另一手拿塑料膜片快速固定應變片并用拇指用力按壓，因膠水會很快固化，該過程要快速進行。
固化時間取決于應變片、試件材料、環境溫濕度和按壓力度，一般需20~60秒。
7
拉高引線

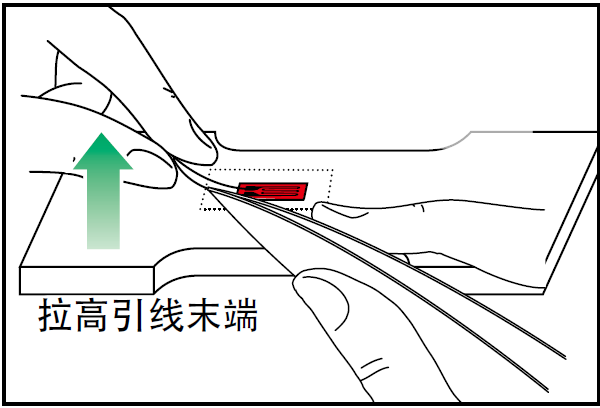

固化完成后，取下塑料膜片，小心去除應變片周圍的多余膠水。將應變片導線末端拉高，注意不要將引線拉斷，可用鑷子固定住接近焊點處的引線。
8
粘貼接線端子

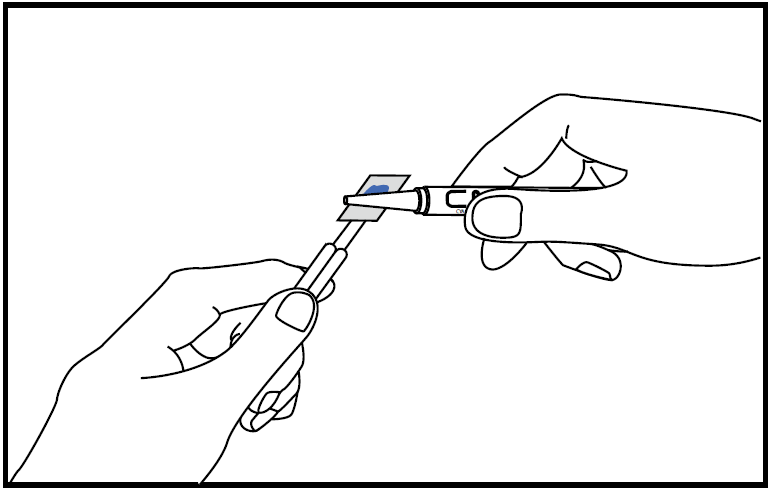

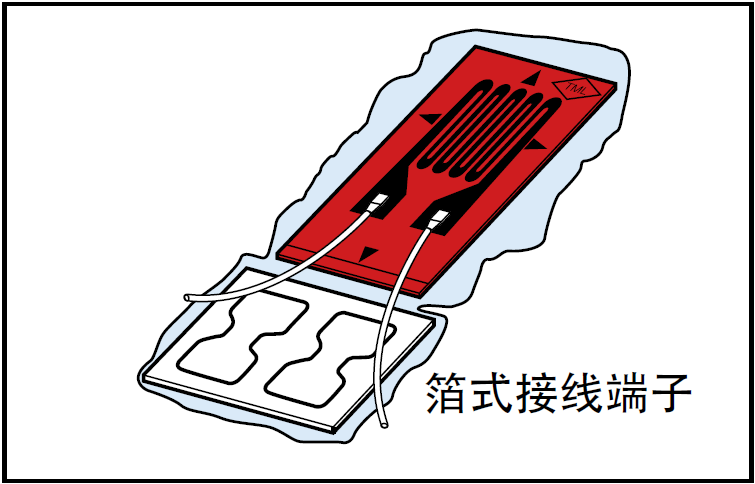

在距離應變片3~5mm處粘貼接線端子。
我們提供預裝導線的一體式應變計，長度可根據需要選擇，省卻您的接線煩惱。
9
焊接引線

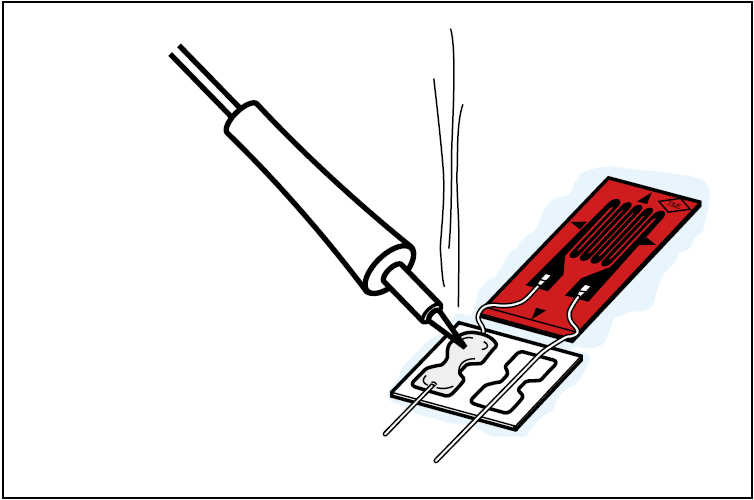

將引線置于端子上方，加焊錫使用電烙鐵將端子與引線牢固焊接在一起，注意保持引線稍微的松弛度，多余導線用鑷子夾斷。
焊接完成使用萬用表檢查，將表筆兩頭分別放置在端子兩極，觀察讀數。
10
焊接延長導線
導線一般由多根銅線構成，容易散開。散開的銅線容易同時碰觸到兩根應變片引線及試件表面造成短路或電阻異常，因此需要為導線上錫，使之擰成一股，方便焊接。
請不要過度加熱端子以致金屬箔剝離。
以上便是基本的粘貼步驟了，如果在特殊環境下（如潮濕、腐蝕等）測量，還需要使用防護涂料或者膠帶對應變片做進一步的防護處理。
