SBS1000是設計用于1000m深度P波跨孔層析成像所使用的電火花震源，可用于CO2和核儲存監測、淺層天然氣開采和地熱儲層調查的高分辨率測量。SBS1000由三根高壓儲能管和一個地面控制單元組成，高壓儲能管之間由加強軟管連接。井下震源和地面控制單元通過標準的4芯測井電纜進行通信。
Technical Details
激發波類型: P-wave
操作深度: Up to 1000 m
激發電壓: 3200 V
脈沖釋放: 單次或自動
釋放頻率: 30 sec
信號頻率: 最大5 kHz (受地質條件和孔間距影響)
地表供能: 230 VAC
震源直徑: 70 mm
震源總長度: 4.30 m
單個高壓儲能管長度: 1.02 m (帶0.53 m 連接軟管)
適用孔徑: 最小80 mm
信號傳輸: 4芯測井電纜
通信: PCL boards
電纜頭: GO-4
特殊功能: 測試觸發器、緊急關閉按鈕、功耗/電壓/通信控
制、脈沖計數器
帶三角架、測井絞車和地面控制裝置的P波震源SBS1000。
數據示例

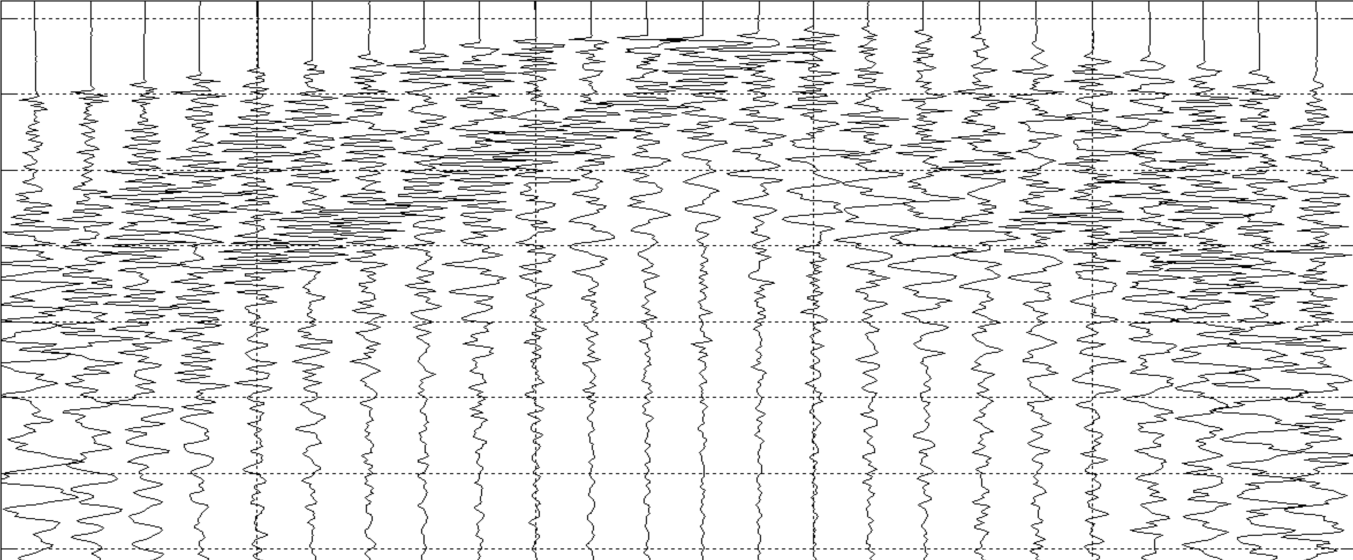

該記錄示顯示了144m激發深度和168-122m接收器深度的跨孔地震數據示例。
