SBS1000 Magnum | 深孔P波震源 數據示例

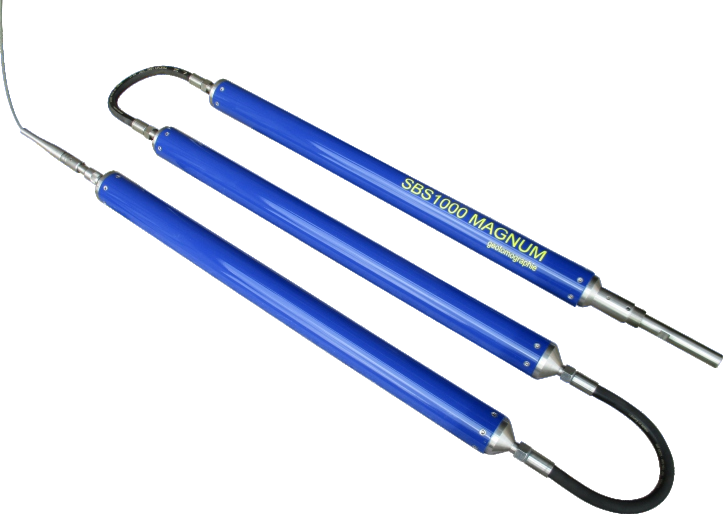

SBS1000 Magnum 是一款專為1000m深度以內P波跨孔層析成像而設計的孔中P波震源。
e SBS1000 Magnum 由三部分組成，包括用于充電至約3 KV的完整高壓供能器，可連接至GO-4電纜頭的震源和標準
測井單元（4芯電纜）。整個裝置通過230 V交流電從地面供電 。
技術參數
激發波類型：P波
信號頻率：最大5 kHz（與地質情
況及孔間距相關）
操作深度：最大1000 m
地面供能：230 VAC
震源直徑：70 mm
適用孔徑：最小80 mm
信號傳輸：4芯測井電纜
電纜接頭：GO-4

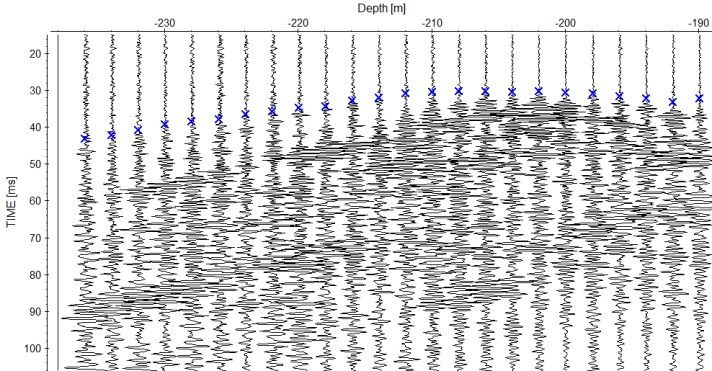

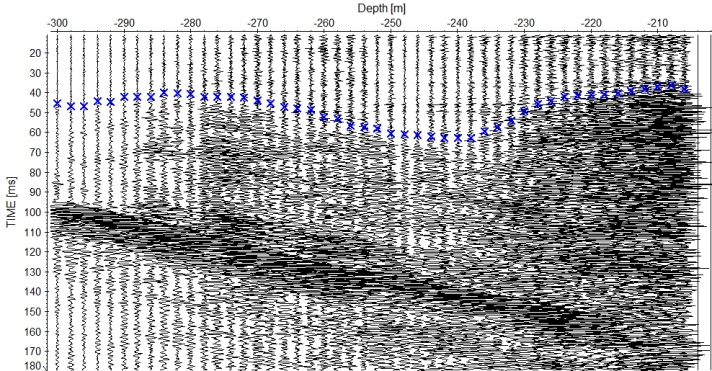

數據示例
在巖鹽開采現場進行了跨孔地震層析成像實驗。巖鹽通過溶解巖石從深層鹽層中提取出來，開采歷史已有幾十年。目前
在地表觀測到沉降，客戶要求采用無損方法對現有鉆孔之間的巖石進行成像。鉆孔為鋼套管護壁，灌漿較低或無灌漿。
使用SBS1000震源生成地震信號，并使用24通道水聽器鏈（2m間距）采集數據
