三鉸拱允許實驗研究水平推力觀察時,荷載施加到拱與鉸鏈在每一端和拱的峰值。所采取的測量也可以用來驗證水平推力的計算值發現使用靜態平衡方程。
本實驗內容具有以下特點:
能夠展示三個鉸接拱的力學原理
拱體可施加點荷載、均布荷載和滾動荷載
可測量水平推力的旋轉支架

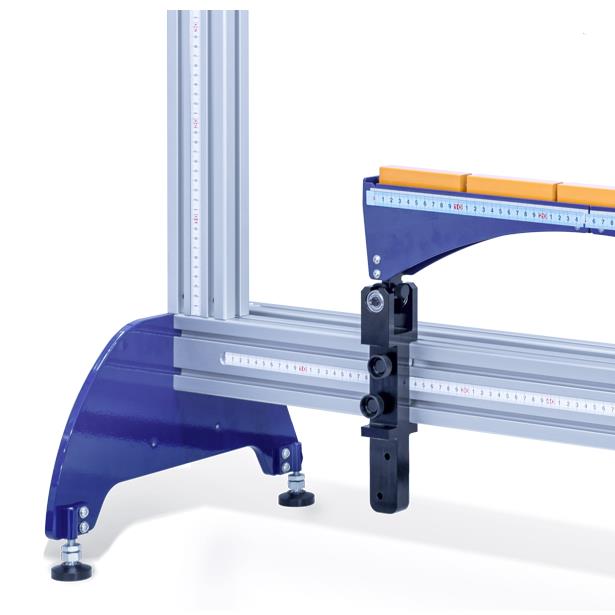

拱門由兩個半部分組成,它們在中間與一個滾柱軸承相交,以模擬中央鉸鏈。組裝時,拱形部分形成三個鉸鏈拱形,具有平坦的水平面,用于在拱形跨度上施加不同的載荷。
兩個拱形部分被夾在支撐上,在拱形的每一端模擬一個銷釘支撐。支架不允許任何水平或垂直移動,但允許支架旋轉。其中一個支撐通過稱重傳感器水平約束框架。
這允許測量該支撐處的水平推力。
