SOFO 變形傳感器

產品簡介

    ? 堅固

    ? 與溫度無關

    ? 安裝在結構表面上或埋入在混泥土或砂漿中，適合長期監測結構的變形；有20多年現場應用的跟蹤記錄。

產品說明

SOFO(源于法語光纖結構監測的首字母)是由瑞士聯邦理工學院土木工程系IMAC應力分析實驗室開發的一種點式光纖傳感器，它能把距離的變化轉變為可用SOFO VII讀數儀測量的在兩根單模光纖中傳播的兩束光的光程差。

SOFO變形傳感器由兩個主要部分組成：敏感段和遲鈍段。敏感段包括參考光纖和測量光纖，并測量其兩個錨點之間的變形。測量光纖與被測結構保持力學接觸，隨著結構一起變形。參考光纖被放置在靠近測量光纖的位置，與保持松弛，不會因結構的變形而受力，用來補償由溫度變化引起的光纖折射率的變化，以消除溫度對測量結果的影響。遲鈍段對變形不敏感，用來把傳感器連接到讀數儀。輸出端配有一個E-2000接頭，內置保護蓋。

SOFO光纖傳感測量系統基于標準單模光纖中的低相干干涉原理。SOFO讀數儀中的發光二極管(LED)發出的光束進入到一根單模光纖中，經過一個耦合器被分為兩束頻率、偏振方向初相位相同的光線，分別進入測量光纖和參考光纖，在兩根光纖末端被反射鏡把光反射回耦合器和讀數儀。結構的所有變形將導致這兩個光纖之間的長度差（光程差）的改變。為了對該光路不平衡進行絕對測量，采用了低相干雙邁克爾遜干涉儀。第一干涉儀由測量光纖和參考光纖組成，而第二干涉儀包含在便攜式讀取儀中。第二干涉儀可以通過掃描鏡在其兩根光纖之間引入路徑不平衡，當它與測量光纖中的路徑不平衡相同時，就能檢測到干涉條紋，從而測量出結構的變形。

SOFO變形傳感器是監測大型土木工程結構的理想傳感器。它的長標距和對溫度變化的不敏感性，使其適合長期監測結構的變形。傳感器可以很快地在結構表面上安裝或直接埋入混凝土和砂漿中。

在過去的20年里，SOFO變形傳感器一直是光纖變形監測的標準。

主要特點

    ? 高分辨率

    ? 埋入或表面安裝

    ? 對溫度不敏感

    ? 對腐蝕和振動不敏感

    ? 不需要校準

    ? 易于安裝

    ? 長期穩定性

    ? 防水

    ? 靜態測量

應用

    ? 橋梁結構健康監測

    ? 建筑物監測

    ? 大壩監測

    ? 隧道變形監測

    ? 管道局部變形分析

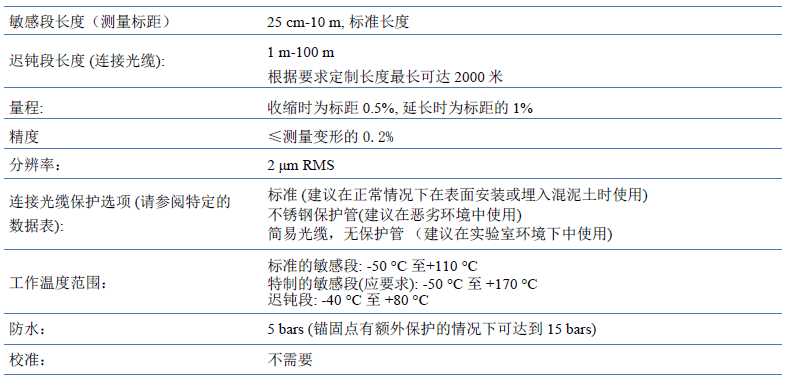

技術規格

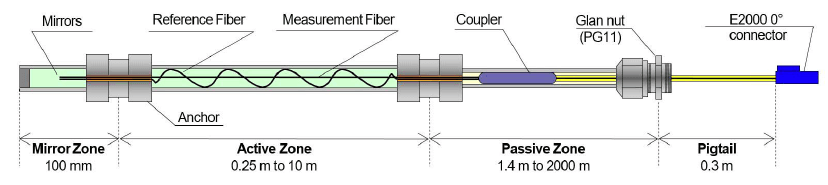

傳感器配置

訂購須知

    ? 敏感段的長度

    ? 遲鈍段的長度

    ? 連接光纜的類型
