C-110 埋入式振弦應變計

產品簡介

    ? 精度高、堅固

    ? 耐腐蝕

    ? 雙線圈

C-110型埋入式振弦應變計安裝有電磁激振線圈和接收線圈，具有精度高、堅固、耐腐蝕的特點。

產品說明

C-110型埋入式振弦應變計由一個薄壁鋼管組成，其中安裝有鋼弦，其末端有兩個用低變形模量釬料焊接的鋼頭。這兩個鋼頭的法蘭之間的距離決定了應變計的標距長度。應變計中部有一個長方形小盒子，里面裝有電磁激振線圈和接收線圈。

通過測量其中一個電磁線圈的電阻能獲得應變計的溫度數據，在這種情況下，這款應變計配有一根五芯電纜。當不需要測量溫度時，使用一根四芯電纜。

除非另有說明，出廠時應變計的張力調整在中間量程。一半量程用來測量拉伸應變，另一半量程用來測量壓縮應變。

C-110型應變計被埋入到細骨料混凝土中，用來測量應力變化引起的應變。如果已知被測材料的彈性模量，則可以計算應力的大小(除了加載引起的應力)。就混凝土而言，需要知道溫度、蠕變和自生反應的影響。

主要特點

    ? 長期可靠性

    ? 高分辨率和高精度

    ? 外殼堅固，耐沖擊和耐腐蝕

    ? 易于安裝和使用

    ? 無需維護

    ? 輸出的頻率信號易于處理，并適合長距離傳輸

    ? 集成有溫度傳感器

    ? 標準耐水壓至1500kPa

    ? 在持續和阻尼模式下測量頻率

應用

    ? 大壩

    ? 核電站

    ? 橋梁和高架橋

    ? 大型建筑

    ? 隧道襯砌

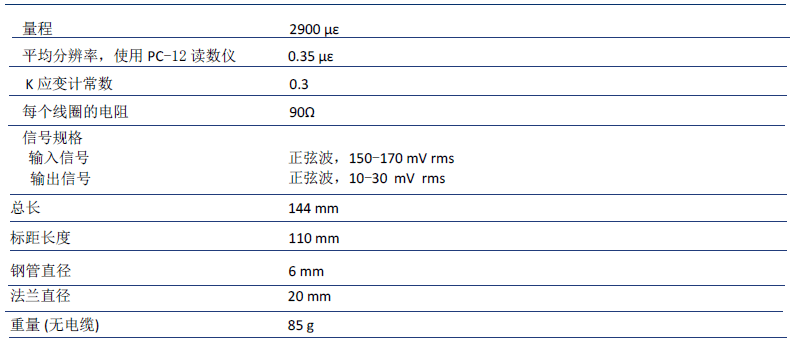

技術規格

讀數和解釋

這個型號的應變計和所有Telemac公司生產的振弦式傳感器均可使用Telemac PC-12讀數儀或SENSLOG自動數據采集系統來測讀。與所有振弦傳感器一樣，均可使用一個或兩個線圈在持續或阻尼激振模式下記錄讀數。雙線圈電路能確保振弦傳感器具有較長的使用時間。兩個法蘭之間的混凝土變形導致應變計鋼弦的長度和振動頻率的變化。頻率和鋼弦長度之間的關系是每個振弦傳感器的特性，可以使用傳感器靈敏系數K和以下公式計算應變:

ΔL/L =K×625 ×10-5×(N2?N02)

式中：

    ΔL/L=應變

    K =傳感器靈敏系數

    N0=初始頻率

    N =當前頻率

訂購須知

    ? 電纜長度

    ? 鋼弦張力的設置，如果不是標準設置
