PISA-M MEMS固定式測斜儀

產品概述

PISA-M MEMS固定式測斜儀用于連續、無人值守地測量土體、巖石和結構的水平位移。

產品說明

PISA-M MEMS(微機電系統)固定式測斜儀是一款帶有信號調理電路的單軸或雙軸傾斜傳感器，安裝在一根堅固的測管內。一組滑輪用來控制傾斜管中的MEMS固定式傾斜儀的方向。有兩種配置可供選擇：串聯傳感器配置(基本配置)或用于監測離散區域的單傳感器配置。在第一種情況下，只需要一根跨接電纜把傳感器串的頂部連接到數據記錄儀。在第二種情況下，每個傳感器通過自己的電纜連接到數據記錄儀。來自鉆孔中傳感器串的數據提供鉆孔的垂直剖面。通過比較剖面隨時間的變化，可以計算出撓度和運動速率。一旦完成監測，PISA-M可以在其他項目上重復使用。

主要特點

? 單根串行電纜安裝

? 實時監測

? 重復性好

? 耐用并且可重復使用

? 高分辨率

? 內置信號調理電路

? 可配置的標距長度

? 可靠性

? 快速的響應時間

? 低成本

應用

? 邊坡穩定，邊坡失穩預警

? 大壩和堤防的性能

? 板樁和地下連續墻的變形

? 隧道施工引起的地基運動

? 水平受荷樁的撓度

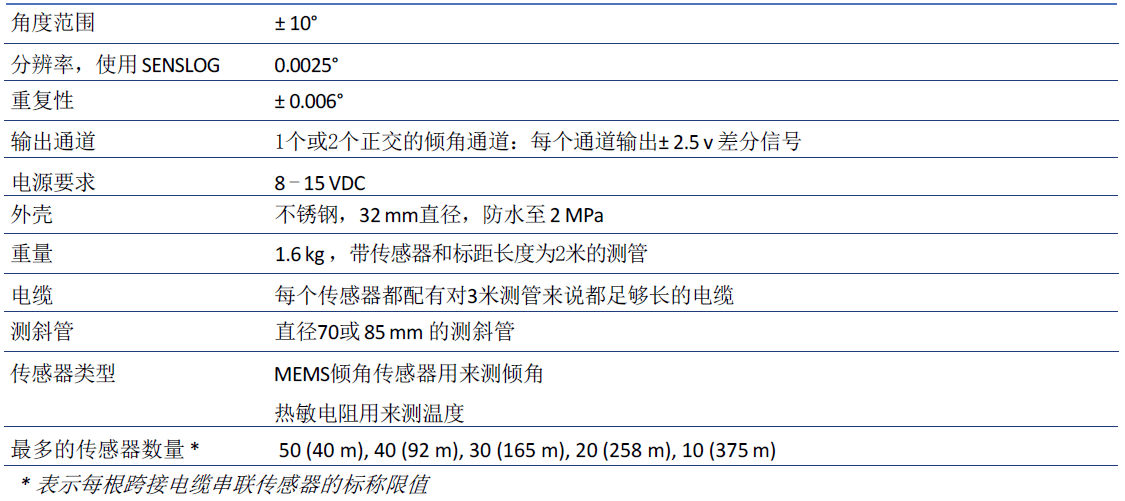

技術規格

訂購須知

請指定:

? 單軸或雙軸版本

? 測斜管直徑（選擇適合直徑70或 85 mm測斜管的導向滑輪）

? 標距長度為1、2或3米(或定制)的測管

? 電纜長度

說明：一套完整的固定式測斜儀系統包括測斜管、帶導向輪的傳感器、測管、跨接電纜(串聯配置)、每個傳感器的信號電纜(非串聯配置)、懸掛套件和數據采集系統。
