IPG跨孔地震成像系統
產品介紹：

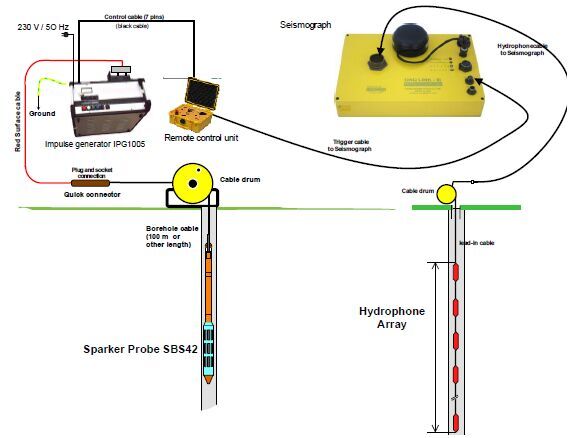

作為一種物探方法，跨孔地震技術經常用作高精度孔間地層成像探測，在第一個孔內發射器發射地震波到達第二個孔內后被檢波器接收，數據傳輸到地震記錄儀中保存以做后處理分析，把地震波傳播路徑疊加后成像，這種方法類似于醫學CT方法。可成功用于巖石（或礫石、沙層））土層（包括軟土）等各種地層，同時在地下水位以上或以下都有效；因為震源和接收器都埋置在土體內部，不受干擾和限制。該技術可測定低速軟弱夾層土的剪切波速度值，這點在沿途工程中非常有意義；該系統測深能力可達200米。
該系統可以運行在常規地震儀上，比如Seismic Source公司，OYO公司，ABEM公司，DMT公司或Geometrics公司的地震儀，也兼容國產的地震儀。推薦GEOTOM CG二維/三維軟件、ReflexW(Sandmeier軟件、Geogiga XW Tomo 跨孔層析數據處理軟件作為跨孔地震成像軟件。
用途：
探測地下巖溶、古洞、空洞、埋設物、礦區采空區；查明地下構造、滲透帶、水流通道和方位，圈定破碎帶位置和范圍；建筑物地基、鐵路公路路基等不良地質體檢測，水電站、核電站選址勘查；樁基質量檢測、庫壩灌漿帷幕和高噴防滲板墻質量檢測，水庫、壩基檢漏。

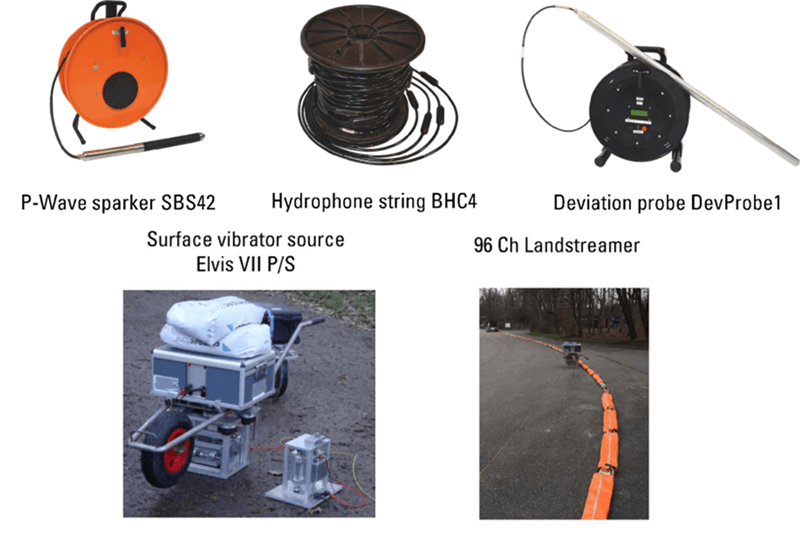

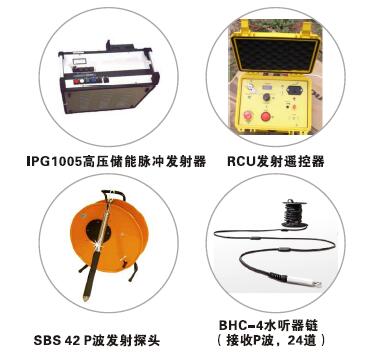

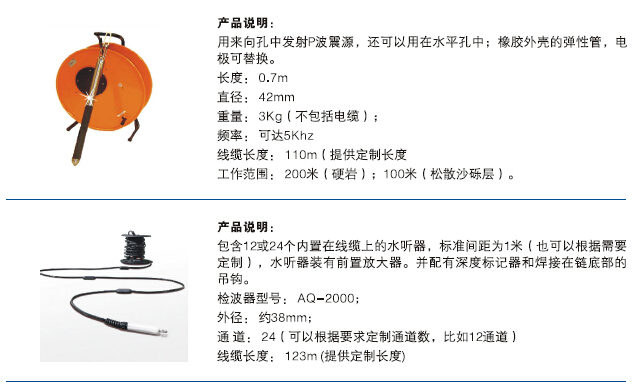

● BHC-4 水聽器鏈（接收P波）
實測案例：

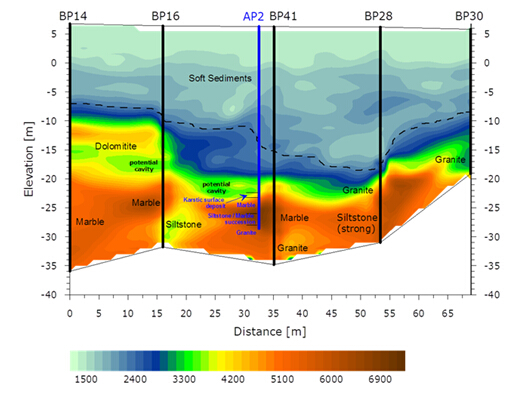

圖：跨孔地震成像成果剖面圖，色譜指示波速值，清晰地分辨出了地下巖層的分界和局部的空洞。(Marble（大理巖）、siltstone（粉砂巖）、Granite（花崗巖）Dolimite（白云巖）)
上圖為Geotomographie公司工程人員使用IPG跨孔地震成像系統為香港新圖書館所做的勘察成果圖。該項目在前期鉆孔勘察中發現有空洞，考慮到場地孔間的局限和城市里干擾因素多，采用了跨孔地震成像的方案。由跨孔地震剖面可以直觀地看出：粘土、花崗巖、大理巖等的地層界限明顯，可明顯地看出空洞異常的位置。
