成孔質量測試利器 PDI-SHAPE成孔質量測試儀
精準-快捷-適用場景多
在基礎工程樁型選擇上，鉆孔灌注樁因其承載力大、樁長無限制、施工方便，擠土效果不明顯且適用于各類型地基而被廣泛使用。但由于其樁身混凝土是現場澆筑的，屬隱蔽工程，施工質量較難掌控。后期的檢測手段如低應變、高應變、聲測、TIP熱法等雖然可以判定樁身完整性，但如果一旦查明樁身存在嚴重缺陷的時候，補救措施又非常的麻煩，甚至極端情況下，需要廢樁或補樁，造成非常大的經濟損失。
所以現在很多專家就提出，在基樁工程的質控體系中，不僅僅要關注到事后控制，更要關注事前和事中控制，具體到鉆孔灌注樁工程中，事前即成孔的質量控制就顯得尤為重要。因為成孔的尺寸、孔徑、傾斜度直接影響到樁體的尺寸、長度與傾斜度。PDI公司的SHAPE就是這樣一款檢測成孔質量的專用設備，經過30年的發展與應用，在南美、北美、歐洲、非洲、東南亞等地區深受當地業主、設計、施工與咨詢公司的青睞，且參與編制了很多規范如 ASTM Standard D8232 – Standard Test Procedures for Measuring the Inclination of Deep Foundations。

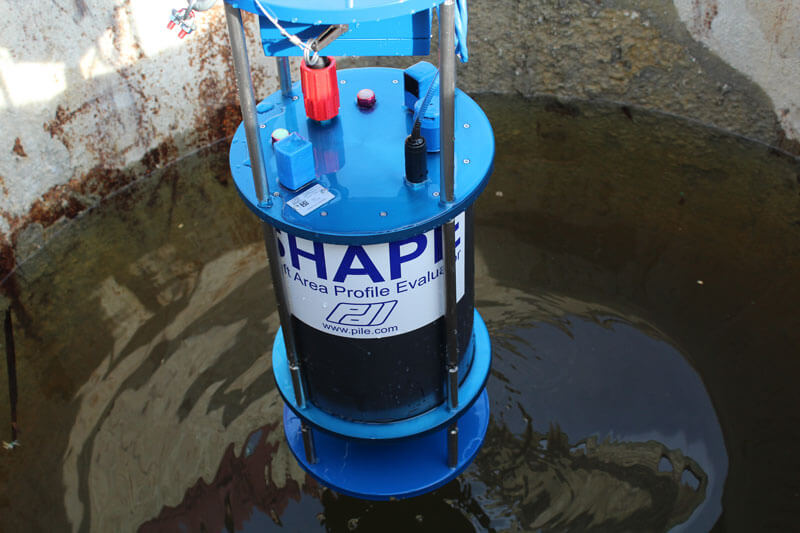

SHAPE 在廣州某工地濕孔實測
SHAPE在非洲尼日利亞拉各斯干孔實測

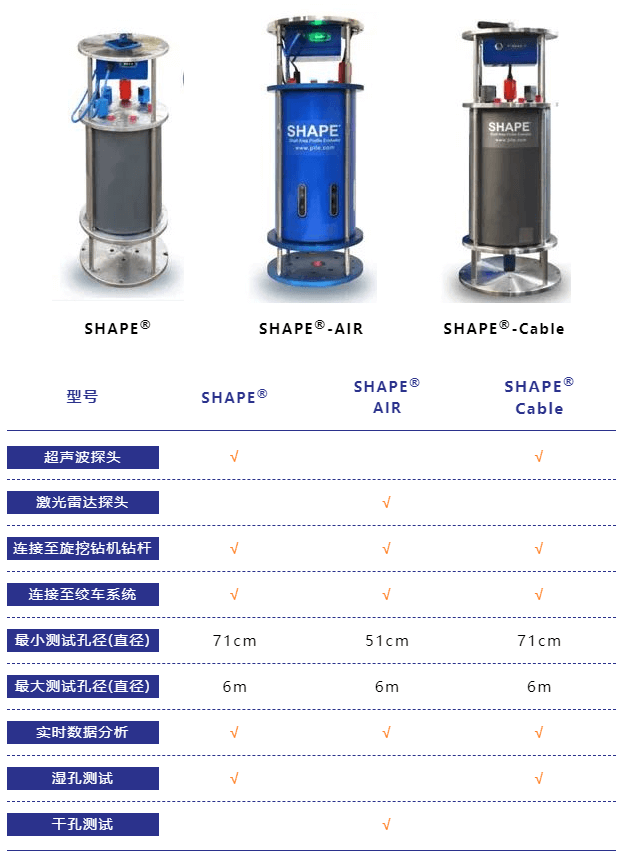

最近PDI公司在原有SHAPE的基礎上做了進一步升級與細化，出品了多款專業機型，與市場上其他同類型產品相比，操作更便利， 測試結果更精準。最新款的SHAPE提供了3款不同的測試主體供客戶選擇，可測濕孔也可測干孔。
另外提供2種不同的安裝方式，可連接旋挖鉆機鉆桿使用，也可使用自動絞車系統，非常的方便

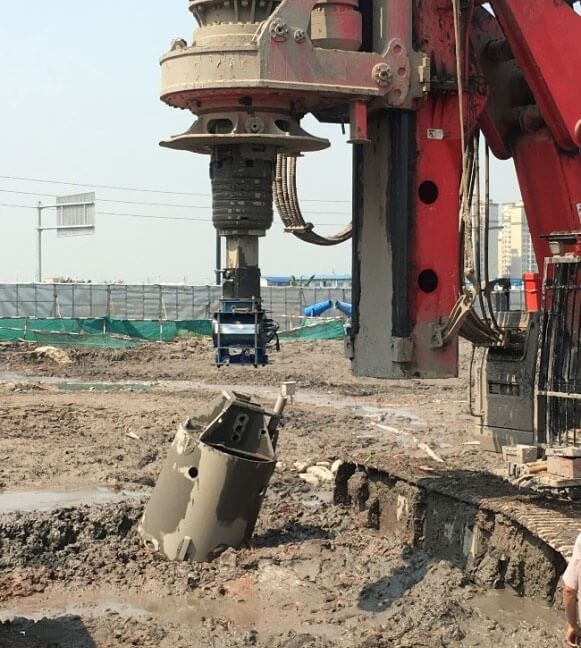

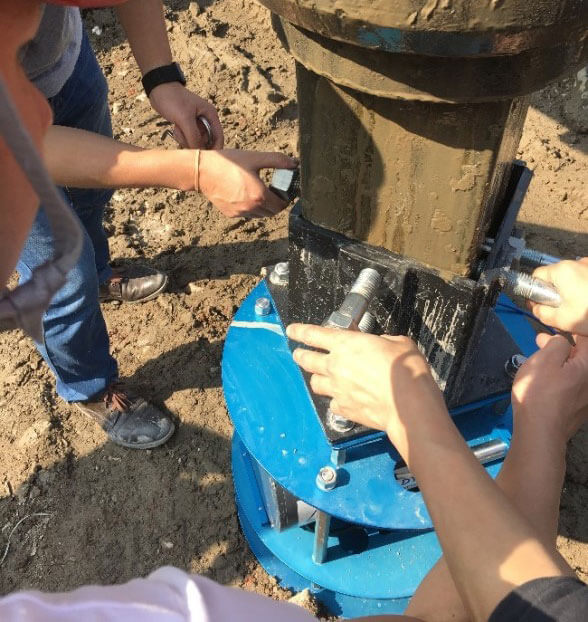

利用適配器連接旋挖鉆機鉆桿使用

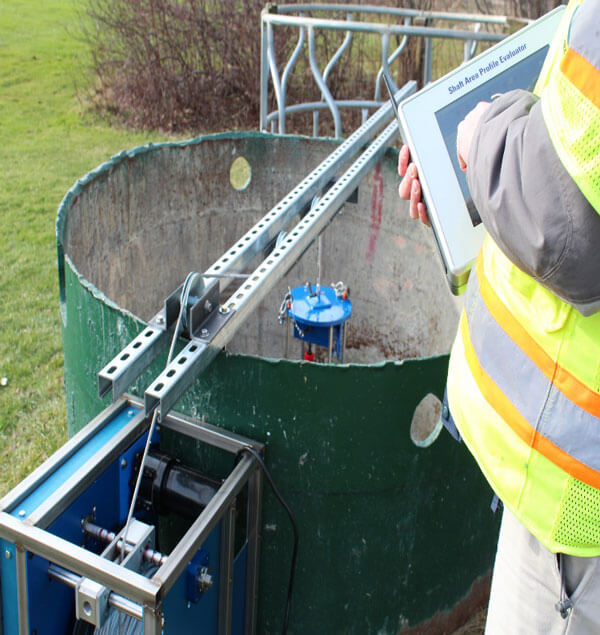

連接自動絞車系統使用

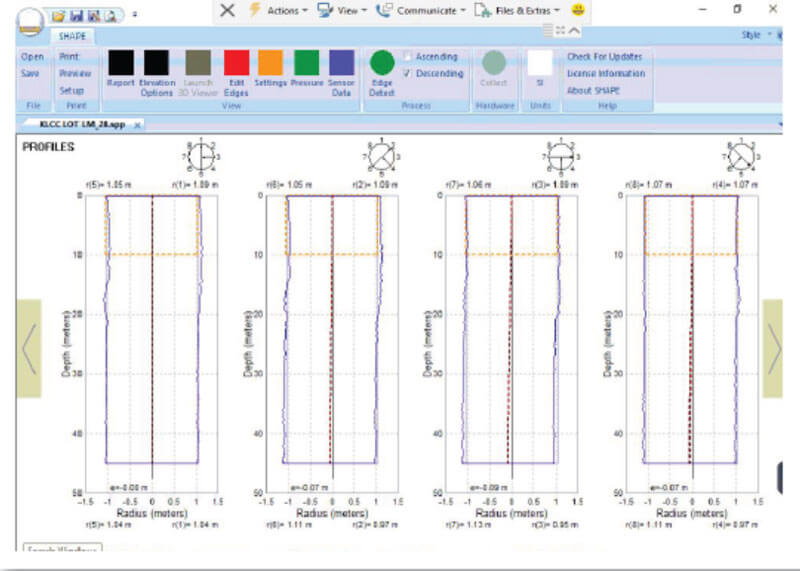

除了測試便利，適用性廣之外，SHAPE測試主體優越的測試性能使得測試結果更精準，專業的配套
分析軟件可實時顯示測試結果，且可繪制孔3D模型。

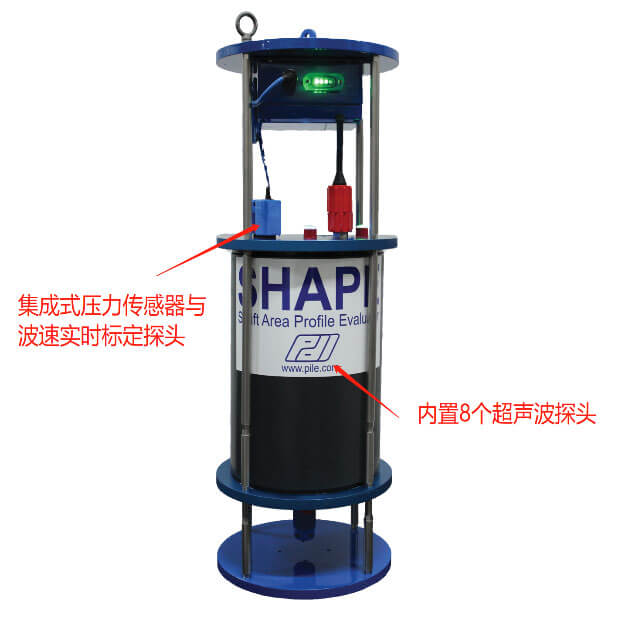

（a）集成壓力傳感器，實測測試主體下放與提拉位置
（b）集成波速實時標定傳感器，波速測試更精準
注：由于孔內泥漿從上至下比重、含砂率等性狀不同，超聲波波速會實時變化，利用超聲波實時標定傳感器準確確定波速，測試結果更精準
（c）集成8通道超聲波探頭，覆蓋面更廣，測試結果更符合實際成孔情況
