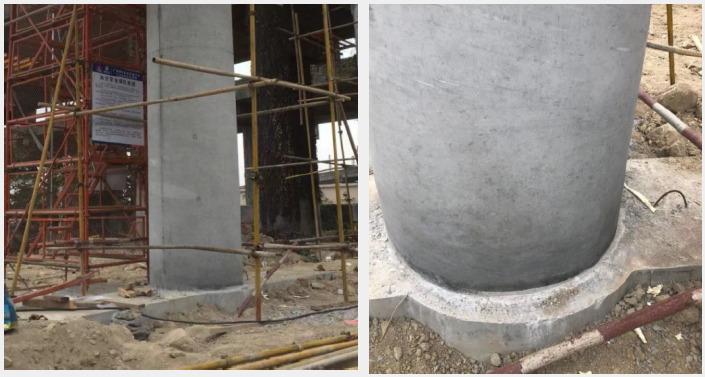

測試目的：ACSYS A1040 MIRA超聲波斷層掃描成像儀應用于樁基與承臺結合面質量測試
測試局限性：測區較窄，部分區域無法放置設備。采取B-scan單次測試，不采用Map-Scan測試。
數據分析
1、基樁 3-1
|

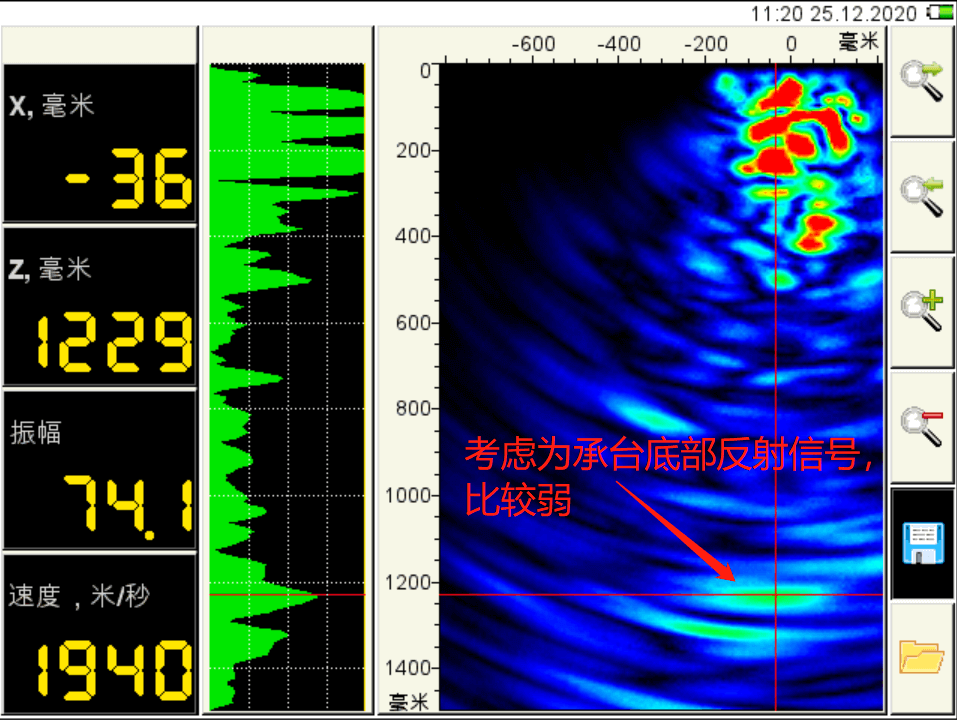

深度顯示為1229mm處，有一反射信號，可能考慮為承臺與基樁結合面處，由于混凝土凝固不是同一時間澆筑，所以結合面處一般會有輕微信號反射。 |

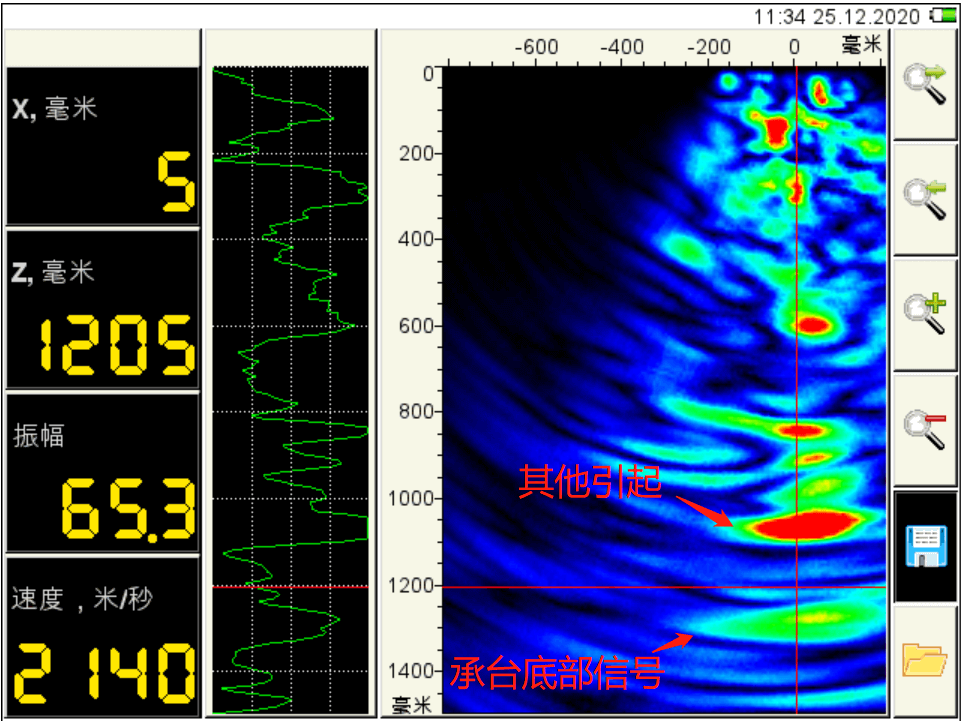

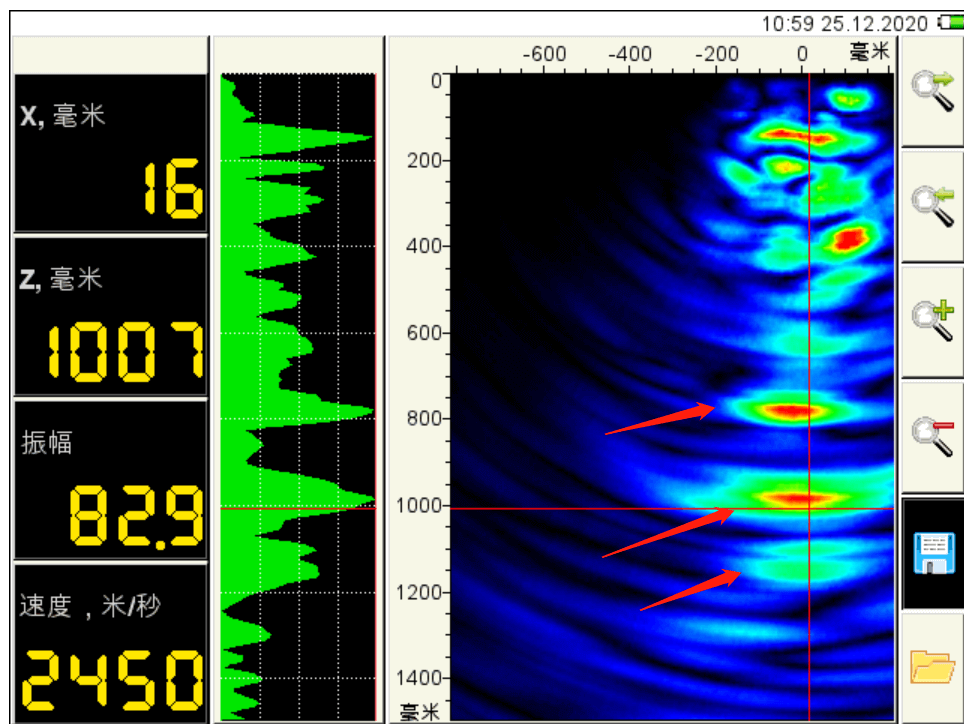

除了1.2m承臺底部處信號，在0.8m和1m處也出現明顯信號反射，有可能是鋼筋或內部其他異常引起，需進一步確定。 |

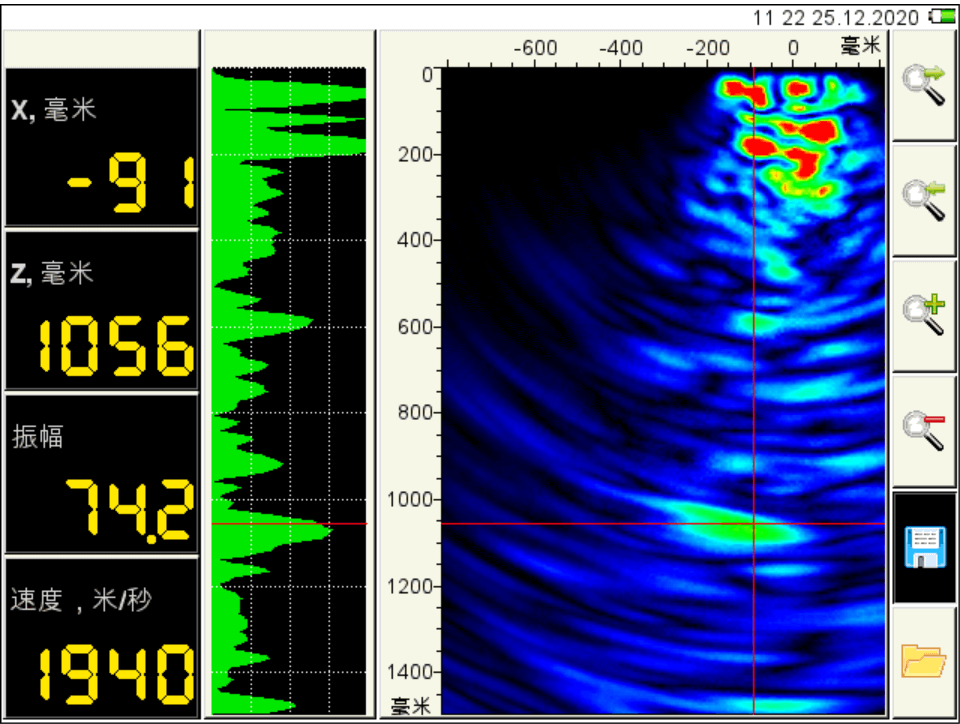

上圖在深度1.1處，有一底部反射信號，考慮為承臺底部反射。 |
2、基樁4-1
|

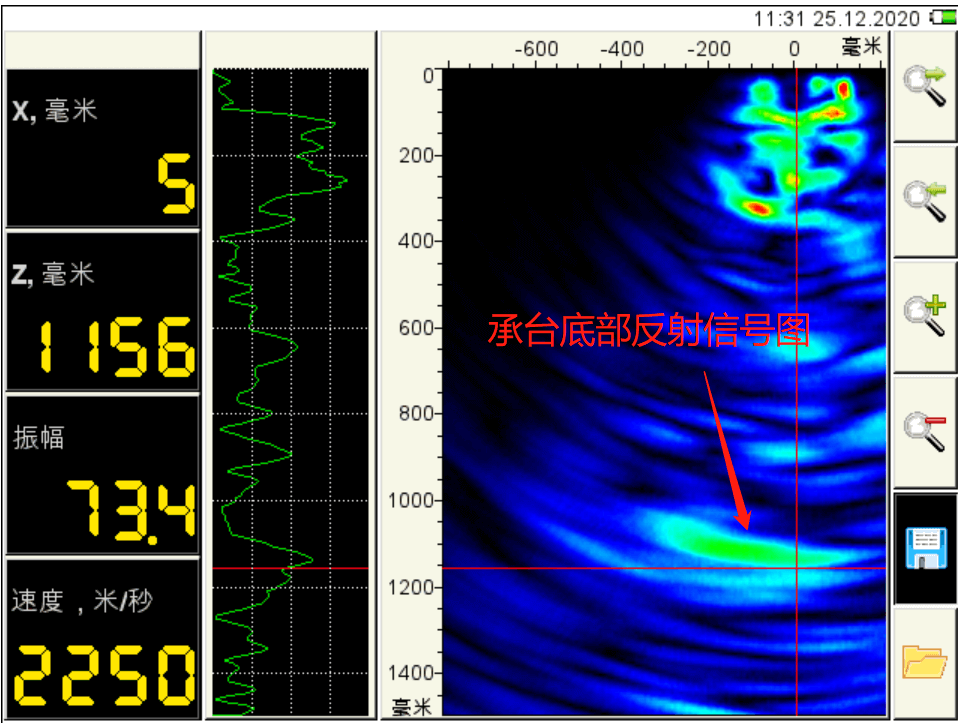

上圖在1.2m左右處出現明顯反射信號，考慮為承臺與基樁結合面處的信號反射。 |
MIRA在其他混凝土結構上驗證測試效果 |

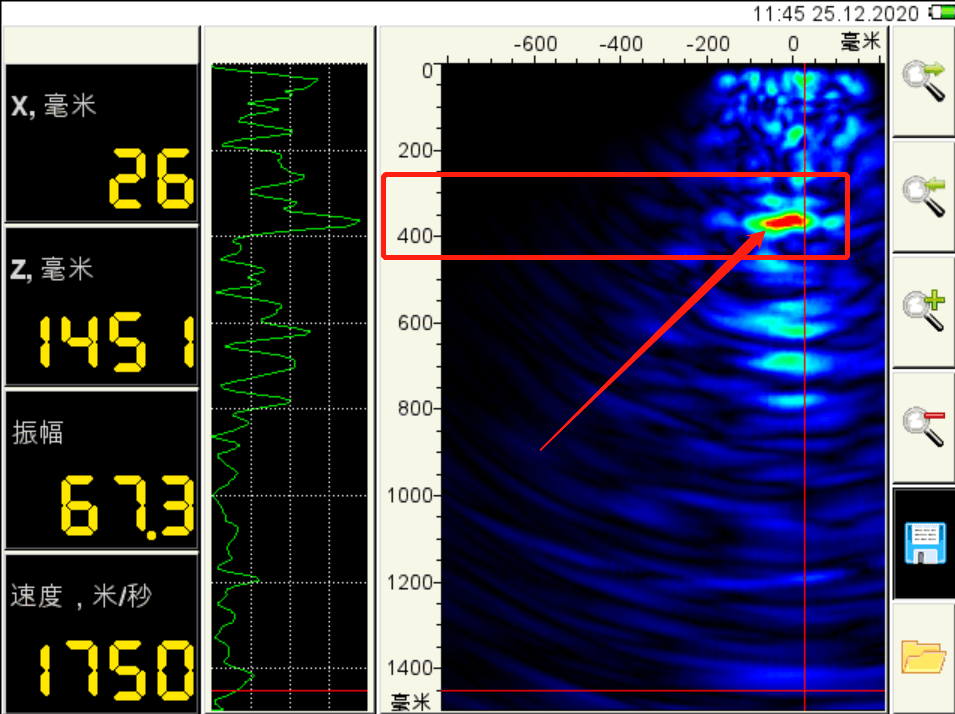

將MIRA放置在一混凝土厚度為400mm的路肩上進行驗證，顯示在深度400mm處底部反射信號明顯。 |

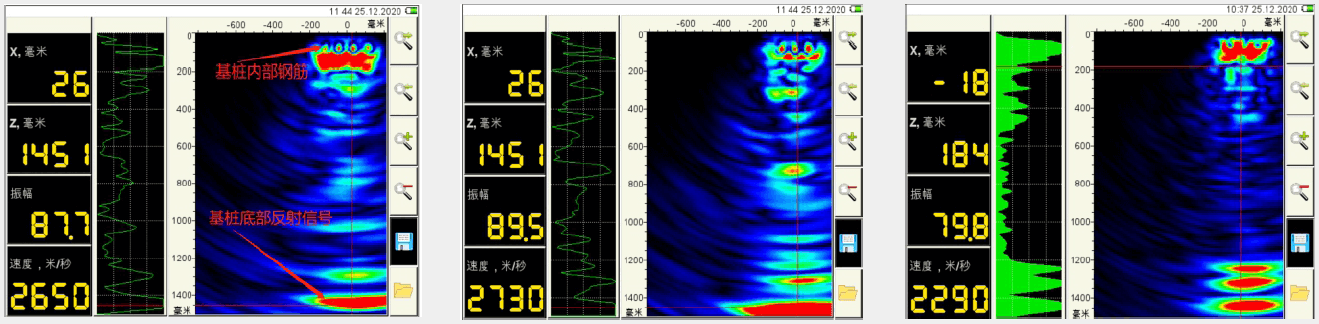

將MIRA放置于直徑為1.2m和1.4m的基樁表面進行測試，發現表層鋼筋信號明顯，基樁底部反射信號明顯。
