歐美大地工程案例

MIRA混凝土超聲波三維成像儀應用于混凝土管道

發布時間：2021-09-24 瀏覽次數：4048 來源：歐美大地

1、項目介紹

測試項目：混凝土管道MIRA測試

測試目的：通過超聲波斷層掃描儀MIRA檢測出混凝土管道內部鋼板位置、并透過鋼板，顯示管道外側的底部信號反射圖

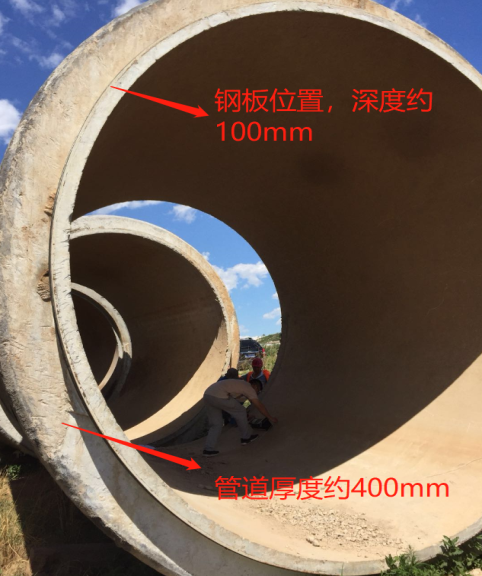

混凝土管道（直徑約4米）

2、測點布置

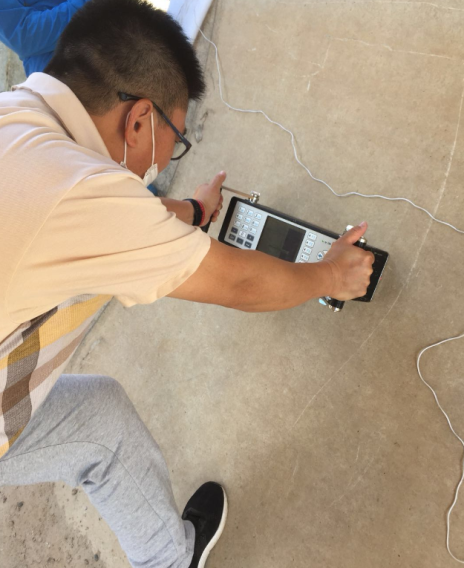

沿圖示檢測面（管道內部）橫方向布置4列，縱向方向布置2排，共8個測點

注：橫向X方向間距設置為100mm、縱向Y方向間距設置為100mm，此設置用于IntroView 3D軟件進行圖像拼接。

3、測試結果分析

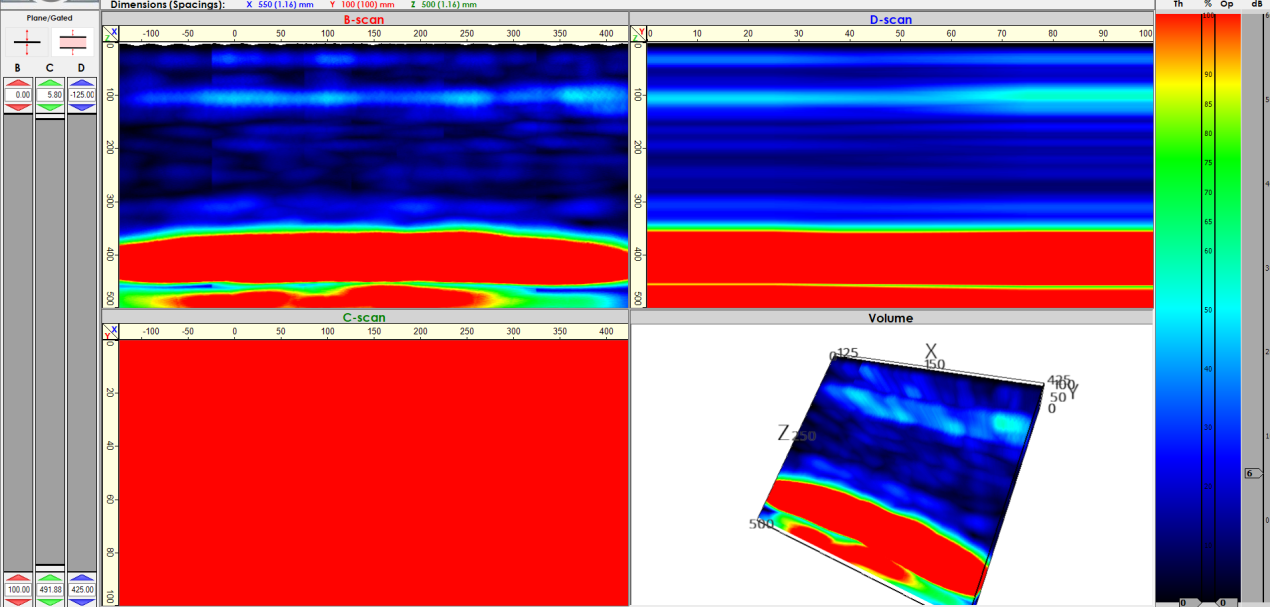

混凝土管道B/C/D/3D視圖

3D視圖

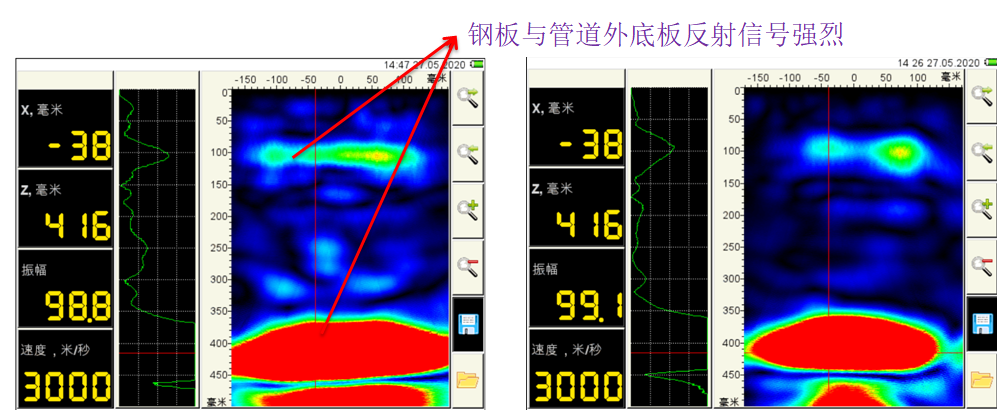

B-scan視圖

結論：通過陣列式超聲波三維成像儀測試，發現管道內部鋼板能夠清晰的測試出來，位置深度與實際一致，管道外側底板反射信號明顯，表明A 1040 MIRA能夠穿透鋼板界面，檢測鋼板后面區域的混凝土。
