歐美大地 工程案例
A1040 MIRA 混凝土三維超聲波成像儀應用于混凝土模型測試
發布時間：2021-09-24 瀏覽次數：4361 來源：歐美大地

A1040 MIRA 混凝土三維超聲波成像儀應用于混凝土模型測試

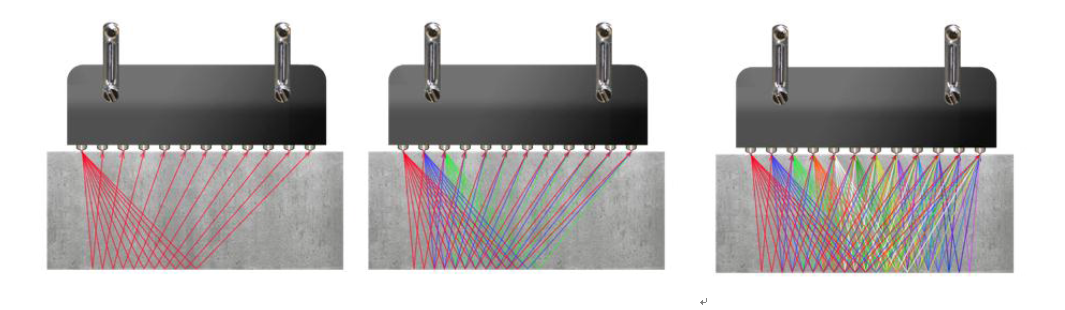

A1040 MIRA混凝土三維超聲波成像儀采用了組合探測合成孔徑聚焦技術，對半空間的每一點實現聚焦。數據組由儀器天線的所有測量對所采集的信息組成，作為結果，生成一張測試體的橫截圖，其中不同的反射強度被反映為不同顏色的（取決于選擇的調色板）


ACSYS,A1040 MIRA,混凝土三維超聲波成像儀


A1040 MIRA可以用于檢測建筑結構的完整性，混凝土構件檢測厚度可達到2m，鋼筋混凝土構件檢測厚度可達到80cm，可以尋找到混凝土體，鋼筋混凝土或自然石塊的外來包體，孔洞，空隙，分層，充填泄漏，裂縫等。除了應用在建筑領域外，A1040 MIRA還廣泛應用于大壩，橋隧，鐵路以及地鐵等領域。

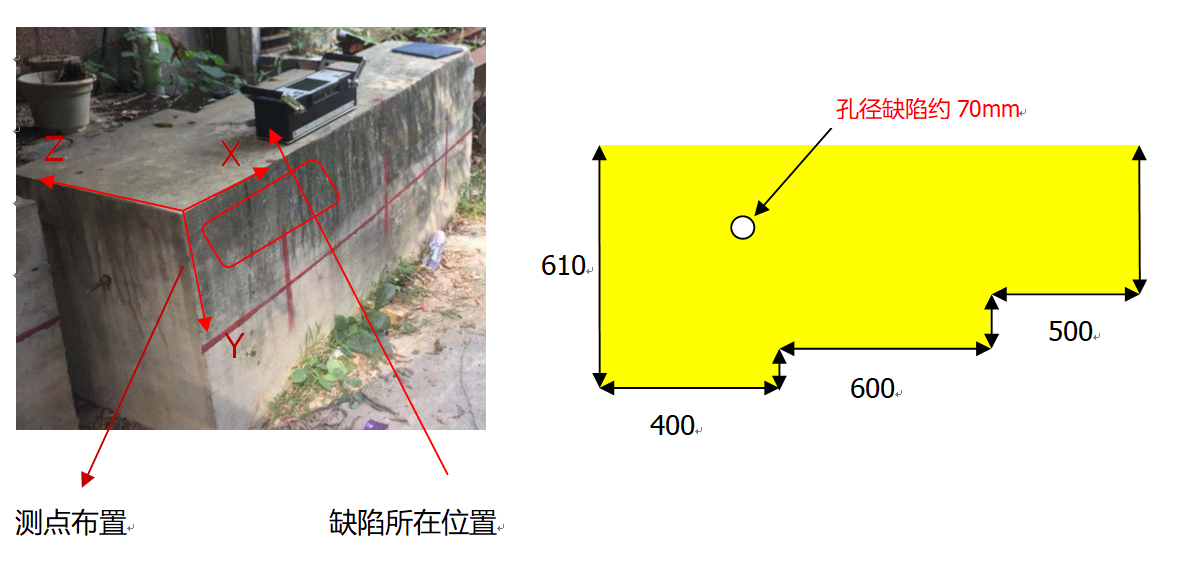

下面是**省水利水電科學研究院的一個模型。此模型呈三級階梯狀。

A1040 MIRA,混凝土三維超聲波成像儀,混凝土三維超聲波斷層掃描儀,陣列式超聲波成像儀

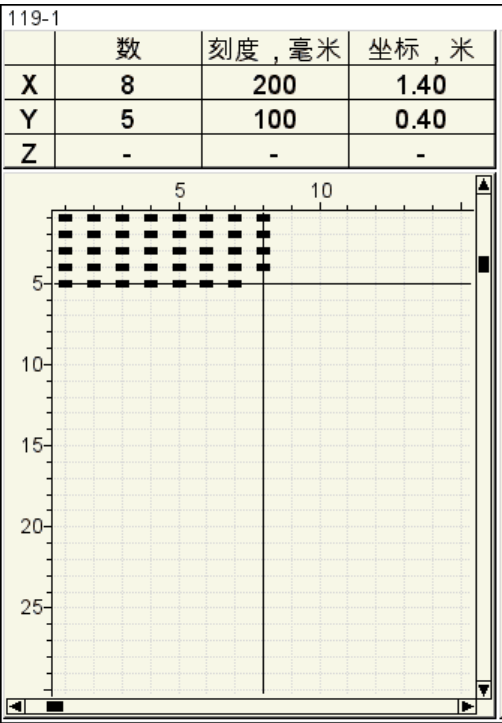

測點布置：沿圖示檢測面X方向布置8列，Y方向布置5排 ，共40個測點

A1040 MIRA,混凝土三維超聲波成像儀,混凝土三維超聲波斷層掃描儀,陣列式超聲波成像儀
 注： 橫向X方向間距設置為200mm、縱向Y方向間距設置為100mm，此設置用于IntroView 3D軟件進行圖像拼接。
參數設置： 自動測試波速V=3330m/s     頻率：50kHz     顯示深度范圍：750mm（已覆蓋整個模型厚度范圍）

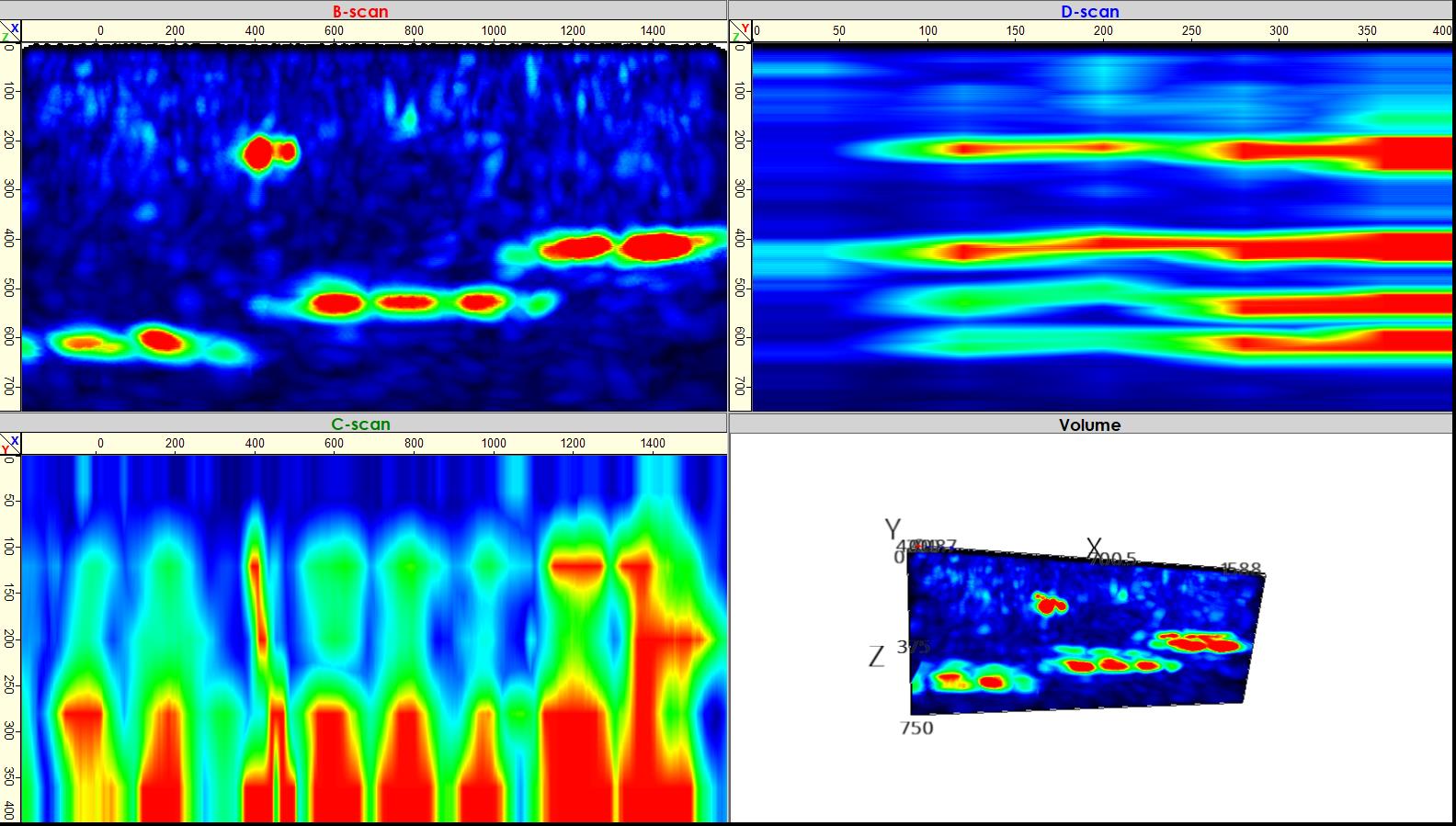

測量結果分析：MIRA混凝土模型檢測的B/C/D/3D視圖，該圖能清楚的反應出模型的斷層以及孔洞缺陷所在位置以及分布情況。

A1040 MIRA,混凝土三維超聲波成像儀,混凝土三維超聲波斷層掃描儀,陣列式超聲波成像儀
