Geotomographie公司是一家集地球物理設備的研發、設計、制造以及技術服務、咨詢等綜合能力于一體的專業化地球物理勘查技術服務公司，具有跨孔成像技術的長期實踐經驗和雄厚的技術研發實力。Geotomographie公司以生產跨孔成像和波速測試設備為主，如高頻孔內地震震源、孔內接收設備——孔內水聽器鏈、孔內多分量檢波器等。

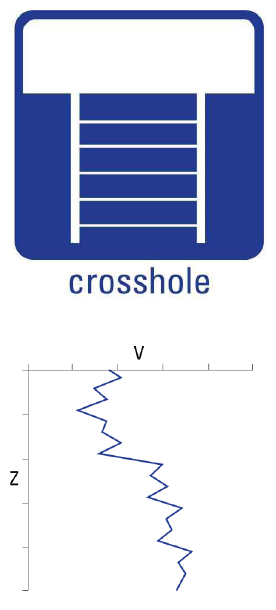

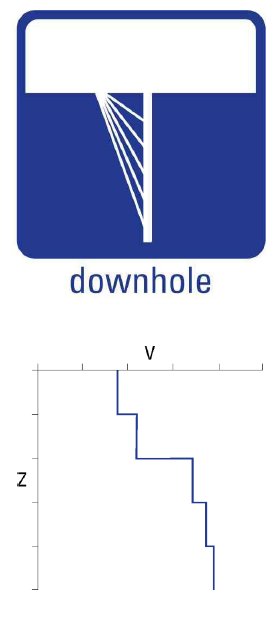

跨孔地震成像 跨孔波速測試 單孔波速測試
在海上風電及海洋工程中，可通過跨孔地震成像和波速測試手段，獲取地下空洞、埋設物、地下構造、滲透帶、水流通道和方位等自然條件信息，在基礎設施建設前后對建筑物地基、樁基等進行質量檢測和控制。
1、跨孔地震成像系統
功能簡介：
孔地震層析成像可獲得兩孔間高分辨率的2D或3D地震速度圖像。在海上風電及海洋工程中，可用于對施工區域的地質構造進行調查，描繪空洞和軟弱區，研究土壤和巖石的力學性質等。此方法可以幫助工程人員調查海上建筑物基巖層，在基礎設施建設前后對地下特征進行監測。
系統構成：

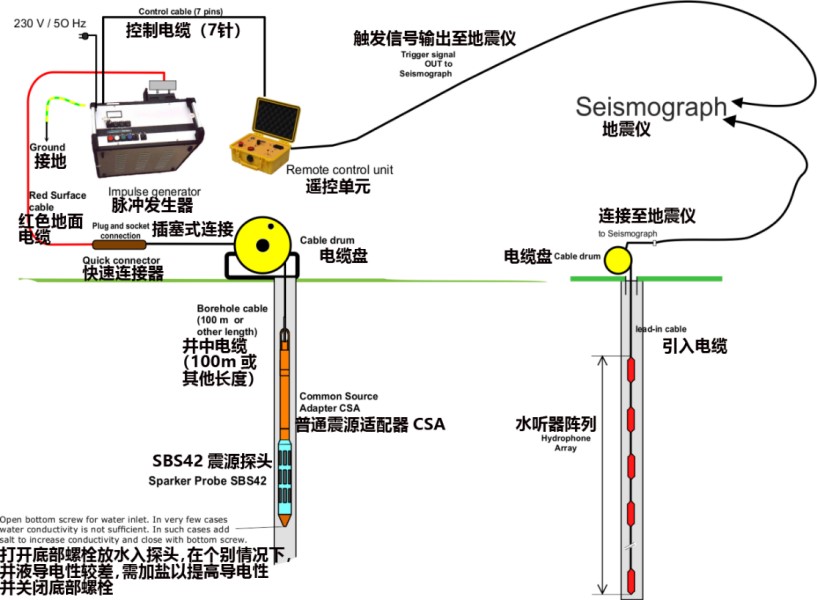

IPG5000型脈沖發生器+RCU遙控單元、SBS42 孔中P波震源、BHC4檢波器鏈及DevProbe1井孔測斜儀。地震儀部分推薦美國Seismic Source公司的DAQlin4高分辨率地震記錄系統（見附錄），該地震儀與Geotomographie系統的組合在國內已有大量成功案例。

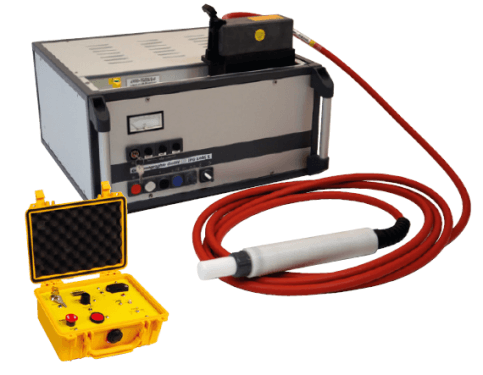

IPG5000型脈沖發生器+RCU遙控單元
|

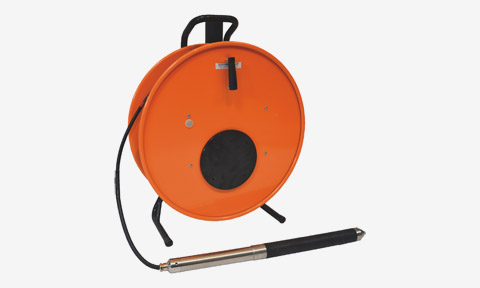

SBS42 孔中P波震源
|
功能
為孔中震源探頭SBS42和 BIS-SH提供高電壓。存儲能量的電容箱可通過機械開關放電。IPG5000可受遙控單元（RCU）控制。
|
功能
在充水井孔中激發壓縮波（P波），產生的地震信號的一致性好。
|
主要優勢
RCU允許用戶使用單脈沖或連續脈沖作業；
脈沖釋放: 單次或連續；重復率: 在3 - 8 s間自由選擇；
RCU連接地震儀，可發送精確時間觸發信號。
|
主要優勢
充水孔中使用，適合海水環境中工作；
信號一致性（重復性）；
震源頻率較高(最高5KHz)。
|
技術參數
激發電壓: 5000 V
激發能量: 1000 J
電源供應: 230 V/110 V
脈沖釋放: 單次或連續
重復率: 8 s (或在3 - 8 s間自由選擇)
尺寸: 52 x 32 x 53 cm
重量: 60 kg
特性：脈沖計數，觸發測試，緊急關閉按鈕，內/外操作模式
RCU: 單次或連續脈沖釋放，脈沖計數，觸發測試，觸發輸出，緊急關閉按鈕
|
技術參數
生成的地震波類型: P波
信號頻率： 高達5 kHz(視地質情況和孔距而定)
可操作深度: 深達400 m
電纜可承受拉力 3400 N
適用孔徑: 最小 50 mm
耦合裝置: 不需要
深度標記: 電纜上每2米（可根據需求定制）
接頭: 連接至脈沖發生器 IPG5000
存放：絞于絞盤
|
